Blokada do przycisków XB4 I ZB4 czerwona, Harmony XB4 | ZB4BZ64 Schneider Electric

Opis i Kluczowe Cechy

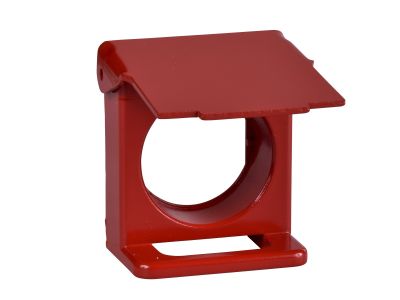

Blokada do przycisków Schneider Electric Harmony XB4 (symbol ZB4BZ64) to czerwone akcesorium ochronne zaprojektowane do montażu na przyciskach sterowniczych serii XB4 i XB5. Dzięki konstrukcji zamykanej na kłódkę skutecznie zabezpiecza przycisk przed przypadkowym lub nieautoryzowanym użyciem. Obudowa pasuje do standardowych otworów montażowych 22 mm, co zapewnia kompatybilność z szeroką gamą aparatury modułowej w rozdzielnicach i pulpitach sterowniczych.

• Kompatybilność z seriami XB4 i XB5: uniwersalne akcesorium pasujące do dwóch popularnych linii przycisków Harmony, co ułatwia standaryzację wyposażenia.
• Kolor czerwony: wyraźne oznaczenie wizualne ostrzegające przed ingerencją, zwiększające bezpieczeństwo na stanowisku pracy.
• Konstrukcja zamykana na kłódkę: fizyczna blokada uniemożliwiająca uruchomienie przycisku przez osoby nieupoważnione, kluczowa w procesach LOTO (Lockout-Tagout).
• Prosty, modularny montaż: szybka instalacja bez użycia narzędzi na istniejących przyciskach, co skraca czas przestoju maszyny podczas modernizacji.
• Ochrona przed przypadkowym naciśnięciem: klapka blokady zakrywa przycisk, minimalizując ryzyko niezamierzonego zadziałania w środowisku przemysłowym.

Zgodność z Normami

Akcesorium jest zaprojektowane zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Jako część systemu sterowniczego Harmony XB4/XB5 spełnia wymogi norm dotyczących aparatury łączeniowej w obwodach sterowania (brak konkretnych numerów norm w dostarczonej specyfikacji technicznej). Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantuje zachowanie deklarowanych właściwości ochronnych.

Zastosowanie

Blokada ZB4BZ64 znajduje zastosowanie wszędzie tam, gdzie wymagana jest dodatkowa ochrona przed przypadkowym lub nieautoryzowanym sterowaniem maszyną lub procesem technologicznym.

• Konserwacja i serwis maszyn: zabezpieczenie przycisków załączających przed przypadkowym uruchomieniem podczas prac serwisowych.
• Linie produkcyjne i stanowiska operatorskie: blokowanie przycisków funkcyjnych do czasu wykonania procedury przez upoważniony personel.
• Automatyka budynkowa: ochrona przycisków sterujących instalacjami technicznymi (np. klimatyzacja, oświetlenie) przed niepowołaną obsługą.
• Instalacje dydaktyczne i laboratoryjne: uniemożliwienie nieautoryzowanego włączania urządzeń w strefach edukacyjnych lub badawczych.

Wskazówki Montażowe

Montaż blokady musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obsługiwanej aparatury. Akcesorium montuje się na przycisku Harmony XB4 lub XB5 (otwór 22 mm) zgodnie z instrukcją producenta. Przed przystąpieniem do prac należy sprawdzić kompatybilność mechaniczną oraz stan techniczny przycisku. Nie wymaga dokręcania śrubami – zakłada się je na obudowę przycisku. Przekrój przewodów oraz parametry obwodu sterowania należy dobrać zgodnie z projektem instalacji.

FAQ

• Czy blokada pasuje do przycisków z podświetleniem LED? Tak, blokada ZB4BZ64 jest kompatybilna mechanicznie z przyciskami z podświetleniem serii XB4 i XB5, pod warunkiem że wysokość oprawki LED nie wystaje poza standardowy obrys przycisku.
• Jaki stopień ochrony IP zapewnia zamontowana blokada? Producent nie deklaruje konkretnego stopnia ochrony dla samego akcesorium. Po zamontowaniu na przycisku o określonym IP (np. IP66) blokada nie powinna obniżać tego parametru, ale szczegóły należy zweryfikować w dokumentacji konkretnego przycisku.
• Jakie kłódki można stosować z tą blokadą? Blokada posiada otwór przystosowany do standardowych kłódek zabezpieczających z. Konkretny wymiar średnicy otworu nie został podany w karcie produktu – przed zakupem kłódki zaleca się sprawdzenie jej pasowania mechanicznego.
