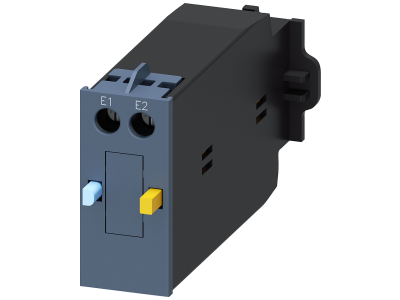

blok blokujący, mechaniczny, AC/DC24V do styczników silnikowych, S0 | 3RT2926-3AB31 Siemens

Alternatywny kod produktu: 3RT29263AB31

Opis i Kluczowe Cechy

Blok blokujący mechaniczny 3RT2926-3AB31 firmy Siemens to dedykowany element systemu SIRIUS do styczników silnikowych w rozmiarze S0. Działa przy napięciu sterowania AC/DC24V, co pozwala na uniwersalne zastosowanie zarówno w instalacjach prądu przemiennego, jak i stałego. Urządzenie umożliwia mechaniczne blokowanie zmian stanów przełączenia, zwiększając bezpieczeństwo pracy układów silnikowych i automatyki przemysłowej. Dzięki modułowej budowie montaż jest szybki i nie wymaga dodatkowych narzędzi.

• Napięcie sterowania AC/DC24V: uniwersalne zasilanie umożliwia pracę zarówno w obwodach prądu przemiennego, jak i stałego, co ułatwia integrację z różnymi systemami sterowania.
• Przeznaczenie do styczników silnikowych S0: idealne dopasowanie do styczników serii SIRIUS gwarantuje niezawodne blokowanie bez luzów i ryzyka przypadkowego przełączenia.
• Mechaniczne blokowanie stanów: zapobiega jednoczesnemu załączeniu dwóch styczników w układzie nawrotnym lub gwiazda-trójkąt, chroniąc przed zwarciem i uszkodzeniem odbiorników.
• Modułowy system SIRIUS: kompatybilność z szeroką gamą aparatów Siemens upraszcza projektowanie i rozbudowę rozdzielnic, redukując czas montażu oraz magazynowania części zamiennych.
• Prosta instalacja: blok montowany bezpośrednio na styczniku bez potrzeby dodatkowych akcesoriów, co przyspiesza prace w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących dyrektyw Unii Europejskiej oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z wysokimi standardami jakości Siemens, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych.

Zastosowanie

Blok blokujący mechaniczny 3RT2926-3AB31 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne rozdzielenie obwodów sterowania silnikami oraz ochrona przed równoczesnym załączeniem przeciwnych kierunków pracy.

• Układy nawrotne silników: mechaniczne blokowanie styczników kierunku obrotów eliminuje ryzyko zwarcia międzyfazowego podczas przełączania.
• Przełączniki gwiazda-trójkąt: zabezpiecza przed jednoczesnym załączeniem stycznika gwiazdy i trójkąta, co mogłoby spowodować uszkodzenie silnika.
• Automatyka budynkowa i przemysłowa: stosowany w szafach sterowniczych do zabezpieczania sekwencji pracy pomp, wentylatorów, przenośników i innych maszyn.
• Systemy bezpieczeństwa maszyn: jako element redundantny zwiększa poziom bezpieczeństwa funkcjonalnego poprzez fizyczne uniemożliwienie niepożądanych stanów łączeniowych.

Wskazówki Montażowe

Montaż oraz demontaż bloku blokującego może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego układu sterowania i zasilania stycznika. Blok montuje się zgodnie z instrukcją producenta bezpośrednio na styczniku S0 – nie wymaga użycia narzędzi. Przewody sterujące podłącza się do zacisków cewki blokady (AC/DC24V) z zachowaniem właściwego przekroju dla danego prądu. Moment dokręcania śrub zacisków stosować według danych podanych w dokumentacji technicznej Siemens. Po zakończeniu montażu sprawdzić poprawność mechanicznego zwalniania blokady przed ponownym załączeniem napięcia.

FAQ

• Jakie napięcie sterowania jest wymagane? Blok blokujący 3RT2926-3AB31 jest przystosowany do napięcia AC/DC24V. Może być sterowany zarówno napięciem przemiennym, jak i stałym w tym samym zakresie.
• Czy blok współpracuje ze stycznikami innych producentów? Produkt został zaprojektowany wyłącznie dla styczników silnikowych Siemens S0 z rodziny SIRIUS. Nie gwarantuje się poprawnej współpracy z innymi typami styczników.
• Czy zasilanie blokady musi być ciągłe? Blokada mechaniczna wymaga podania napięcia AC/DC24V na cewkę, aby zwolnić blokowanie – w stanie bez napięcia blokada pozostaje aktywna (zazwyczaj zatrzaskowa). Szczegółowe informacje o trybie pracy zawiera dokumentacja producenta.
