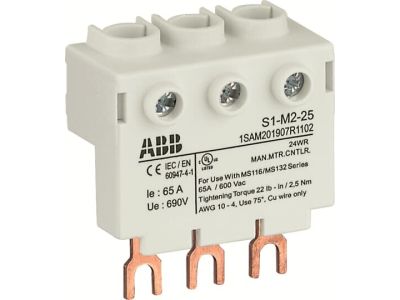

Blok zasilający wysoki do szyn łączeniowych PS1-x-x-65, 65A, S1-M2-25, zaciski śrubowe | 1SAM201907R1102 ABB

Alternatywny kod produktu: 1SAM201907R1102

Opis i Kluczowe Cechy

Blok zasilający wysoki PS1-x-x-65 o prądzie znamionowym 65A (symbol 1SAM201907R1102) jest dedykowany do montażu na szynach łączeniowych PS1. Wyposażony w zaciski śrubowe S1-M2-25 pozwala na pewne podłączenie przewodów o przekrojach do 25mm², co czyni go uniwersalnym rozwiązaniem dla instalacji o zróżnicowanym obciążeniu.

• Prąd znamionowy 65A: Zapewnia stabilne zasilanie dla odbiorników trójfazowych o średnim i dużym poborze mocy.
• Zaciski śrubowe S1-M2-25: Umożliwiają podłączenie grubych przewodów (do 25mm²), co upraszcza montaż i zapewnia niską rezystancję styku.
• Wysoka forma montażowa: Ułatwia montaż na szynach łączeniowych, zapewniając odpowiednią przestrzeń dla podłączanych przewodów.
• Zgodność z szynami PS1: Przeznaczony do współpracy z szeroką gamą aparatury modułowej, co zwiększa elastyczność projektową instalacji.
• Trwała konstrukcja: Solidne wykonanie gwarantuje długą żywotność i niezawodność w eksploatacji.

Zgodność z Normami

Blok zasilający spełnia wymogi norm europejskich dotyczących aparatury łączeniowej. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznaczenie CE, potwierdzające jego bezpieczeństwo i jakość.

Zastosowanie

Blok zasilający PS1-x-x-65 znajduje zastosowanie w instalacjach elektrycznych, zarówno przemysłowych, jak i budynkowych, gdzie wymagane jest pewne i elastyczne połączenie zasilania.

• Zasilanie trójfazowych odbiorników o prądzie do 65A, np. silników, grzejników, pomp.
• Roztączniki i rozdzielnice niskiego napięcia – jako element dystrybucji energii.
• Instalacje z szynami łączeniowymi PS1 – wszechstronne wykorzystanie w systemach modułowych.
• Maszyny i urządzenia przemysłowe wymagające stabilnego i pewnego podłączenia zasilania.

Wskazówki Montażowe

Montaż bloku zasilającego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Blok montować na szynie TH35 zgodnie z instrukcją producenta. Przewody podłączać do zacisków śrubowych z zalecanym momentem dokręcania (sprawdzić w dokumentacji technicznej). Upewnić się, że przekrój przewodów nie przekracza 25mm². Po montażu przeprowadzić próbę napięciową i sprawdzić rezystancję styku.

FAQ

• Czy blok PS1-x-x-65 jest kompatybilny z innymi szynami łączeniowymi niż PS1? Blok jest dedykowany do montażu na szynach PS1. Sprawdź dokumentację techniczną, aby potwierdzić kompatybilność z innymi systemami.
• Jakie przewody można podłączyć do zacisków S1-M2-25? Zaciski pozwalają na podłączenie przewodów o przekroju do 25mm², co obejmuje większość przewodów stosowanych w instalacjach trójfazowych.
• Czy blok można stosować w instalacjach zewnętrznych? Produkt nie jest przeznaczony do stosowania na zewnątrz bez dodatkowej ochrony (np. obudowy IP). Zalecane jest stosowanie w suchych, wewnętrznych pomieszczeniach.
