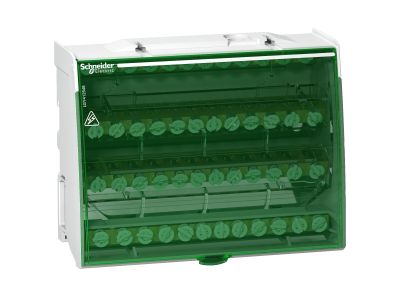

Blok zaciskowy 125A 4P 4x(1x9+7x7,5+4x6,5)mm, Pragma | LGY412548 Schneider Electric

Opis i Kluczowe Cechy

Blok zaciskowy Schneider Electric z serii Pragma, o numerze katalogowym LGY412548, to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125A, co pozwala na obsługę wymagających obwodów zasilających. Konstrukcja 4-biegunowa (4P) umożliwia kompleksowe zarządzanie fazami oraz przewodem neutralnym w jednym, kompaktowym module.

Kluczowym atutem bloku jest precyzyjnie zaprojektowana matryca otworów przyłączeniowych. Każdy z czterech biegunów dysponuje zestawem zacisków o zróżnicowanych średnicach: 1x9 mm, 7x7,5 mm oraz 4x6,5 mm. Taka konfiguracja pozwala na elastyczne dopasowanie przekrojów przewodów, od głównych linii zasilających po mniejsze obwody odbiorcze, zapewniając optymalną gęstość upakowania wewnątrz obudowy. Solidne zaciski śrubowe gwarantują trwały styk elektryczny i minimalizują rezystancję przejścia, co bezpośrednio przekłada się na bezpieczeństwo pożarowe instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest standardem dla osprzętu marki Schneider Electric. Blok spełnia wymagania normy IEC/EN 60947-7-1, dotyczącą aparatury rozdzielczej i sterowniczej niskiego napięcia w zakresie listew zaciskowych do przewodów miedzianych. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent utrzyma swoje parametry izolacyjne oraz wytrzymałość mechaniczną nawet w trudnych warunkach eksploatacyjnych. Stopień ochrony oraz izolacja napięciowa są dostosowane do pracy w profesjonalnych systemach rozdziału mocy.

Zastosowanie

Blok zaciskowy LGY412548 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym wyborem do:

• Rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej.
• Systemów automatyki budynkowej, gdzie wymagany jest przejrzysty i bezpieczny rozdział zasilania.
• Prefabrykacji szaf sterowniczych, w których liczy się oszczędność miejsca na szynie DIN.
• Modernizacji istniejących instalacji elektrycznych w celu poprawy organizacji okablowania.

Wskazówki Montażowe

Montaż bloku LGY412548 jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na standardową szynę DIN (TH35). Aby zapewnić bezawaryjną pracę, należy przestrzegać następujących wytycznych:

• Przewody należy odizolować na odpowiedniej długości, aby uniknąć kontaktu izolacji z zaciskiem lub wystawania gołych żył poza obrys bloku.
• Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i zapobiega przecinaniu pojedynczych drucików przez śrubę dociskową.
• Należy stosować odpowiedni moment dokręcania śrub, zgodny z dokumentacją techniczną producenta, aby zapobiec poluzowaniu się połączeń pod wpływem drgań lub cykli termicznych.
• Przejrzyste rozmieszczenie przewodów ułatwia późniejszą konserwację i diagnostykę układu.

FAQ

• Czy blok można montować w pionie? Tak, konstrukcja bloku pozwala na montaż zarówno w poziomie, jak i w pionie na szynie DIN, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.
• Jakie przewody można podłączyć do zacisków 9 mm? Zaciski o średnicy 9 mm są dedykowane dla przewodów zasilających o większym przekroju, co pozwala na pełne wykorzystanie obciążalności 125A.
• Czy produkt jest kompatybilny z rozdzielnicami innych marek? Tak, blok LGY412548 jest uniwersalny i pasuje do każdej rozdzielnicy wyposażonej w standardową szynę montażową 35 mm, choć najlepiej integruje się z systemem Pragma od Schneider Electric.
