Blok zacisków zasilających 3-bieg. BK25/3-PKZ0 PKZ | 032720 Eaton

Opis i Kluczowe Cechy

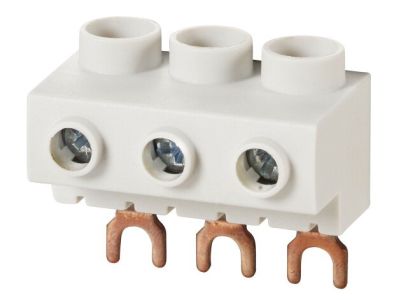

Blok zacisków zasilających BK25/3-PKZ0 renomowanej marki EATON to profesjonalny komponent elektroinstalacyjny, zaprojektowany do efektywnego zasilania bloków mostków trójfazowych. Urządzenie to stanowi fundament bezpiecznego rozdziału energii w systemach automatyki przemysłowej. Dzięki prądowi znamionowemu ciągłemu (Iu) wynoszącemu 63 A oraz napięciu znamionowemu łączeniowemu (Ue) na poziomie 690 V, blok ten jest przystosowany do pracy w wymagających środowiskach energetycznych. Kluczową cechą konstrukcyjną jest pełne zabezpieczenie przed dotykaniem palcem, co drastycznie minimalizuje ryzyko porażenia prądem podczas prac konserwacyjnych.

• Wysoka wydajność prądowa: Obsługa prądu do 63 A pozwala na zasilanie wielu odbiorników jednocześnie.
• Szeroki zakres przyłączy: Możliwość montażu przewodów wielożyłowych o przekroju od 2,5 mm² do 25 mm² oraz przewodów drobnożyłowych z tulejką zaciskową o przekroju od 2,5 mm² do 16 mm².
• Trójbiegunowa konstrukcja: Optymalizacja pod kątem systemów trójfazowych, zapewniająca symetryczne obciążenie i łatwość mostkowania.

Zgodność z Normami

Produkt spełnia rygorystyczne normy bezpieczeństwa i jakości właściwe dla aparatury niskiego napięcia. Konstrukcja bloku zacisków BK25/3-PKZ0 jest w pełni kompatybilna z osprzętem serii PKZ0, co gwarantuje spójność mechaniczną i elektryczną całego układu. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co potwierdzają certyfikaty zgodności z międzynarodowymi standardami IEC/EN.

Zastosowanie

Blok zacisków BK25/3-PKZ0 jest niezastąpiony w budowie nowoczesnych szaf sterowniczych i rozdzielnic. Jego główne obszary zastosowania to:

• Systemy zasilania mostków: Idealny jako punkt zasilający dla szyn mostkujących w zestawach wyłączników silnikowych.
• Przemysł maszynowy: Zasilanie układów napędowych i sterowania w maszynach produkcyjnych.
• Rozdzielnice obiektowe: Wykorzystywany wszędzie tam, gdzie wymagana jest wysoka niezawodność połączeń przy prądach do 63 A.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę, podczas montażu należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: W przypadku przewodów drobnożyłowych o przekroju do 16 mm² konieczne jest zastosowanie odpowiednio dobranych tulejek zaciskowych, co zapobiega rozwarstwianiu się żył.
• Moment dokręcania: Zaciski należy dokręcać z momentem określonym w dokumentacji technicznej producenta, aby uniknąć przegrzewania się punktów styku.
• Pozycjonowanie: Blok należy montować bezpośrednio na dedykowanych mostkach trójfazowych, dbając o prawidłowe osadzenie styków.

FAQ

• Czy blok zacisków BK25/3-PKZ0 posiada ochronę IP20? Tak, konstrukcja zapewnia ochronę przed dotykiem palcem, co odpowiada standardom bezpieczeństwa wewnątrz rozdzielnic.
• Jaki jest maksymalny przekrój przewodu sztywnego? Urządzenie pozwala na podłączenie przewodów wielożyłowych (sztywnych) o przekroju do 25 mm².
• Czy produkt jest kompatybilny z wyłącznikami PKZM0? Tak, jest to dedykowane akcesorium do systemu PKZ0/PKZM0 marki EATON.
