Blok zacisków TeSys D 3P zaciski śrubowe do LC1D115/150 | LA9D115603 Schneider Electric

Opis i Kluczowe Cechy

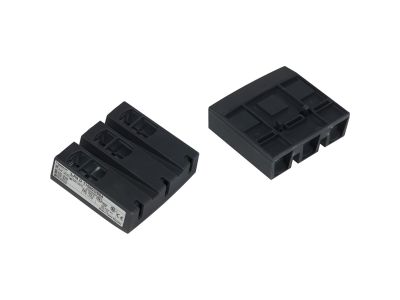

Blok zacisków LA9D115603 marki TeSys (Schneider Electricder Electric) to trójbiegunowy (3P) element przyłączeniowy przeznaczony do styczników LC1D115 oraz LC1D150. Wyposażony w zaciski śrubowe, umożliwia bezpieczne i pewne podłączenie przewodów o przekroju do 3×120 mm², co jest kluczowe przy zasilaniu odbiorników o dużym poborze prądu.

• Zaciski śrubowe 3P: Zapewniają solidne i trwałe połączenie przewodów – minimalizują ryzyko luzowania przy wibracjach i obciążeniach eksploatacyjnych.
• Kompatybilność z LC1D115 i LC1D150: Idealne dopasowanie do styczników o prądzie znamionowym 115 A i 150 A – gwarantuje bezproblemowy montaż i niezawodność w obwodach głównych.
• Przekrój przewodów do 3×120 mm²: Umożliwia podłączenie grubych przewodów miedzianych lub aluminiowych – niezbędne w instalacjach przemysłowych o wysokim zapotrzebowaniu energetycznym.
• Konstrukcja z serii TeSys D: Sprawdzona jakość i wytrzymałość mechaniczna – produkt zaprojektowany do pracy w trudnych warunkach rozdzielnic i szaf sterowniczych.
• Montaż bezpośredni na styczniku: Oszczędza miejsce w rozdzielnicy i skraca czas instalacji – blok mocowany jest bez konieczności stosowania dodatkowych szyn.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zaprojektowany zgodnie ze standardami jakościowymi marki TeSys (Schneider Electricder Electric) zapewniającymi bezpieczną eksploatację w instalacjach elektrycznych. Montaż i użytkowanie zgodne z dokumentacją producenta gwarantuje zachowanie deklarowanych parametrów.

Zastosowanie

Blok zacisków LA9D115603 dedykowany jest do rozdzielnic i szaf sterowniczych w budynkach przemysłowych oraz infrastrukturze energetycznej. Umożliwia przyłączenie przewodów zasilających do styczników TeSys D w następujących scenariuszach:

• Podłączenie kabli zasilających silniki elektryczne, pompy, wentylatory i inne odbiorniki o dużym poborze prądu.
• Instalacje automatyki budynkowej i przemysłowej wymagające przewodów o przekroju do 120 mm².
• Modernizacja lub rozbudowa istniejących rozdzielnic – łatwa wymiana bloku zacisków bez ingerencji w stycznik.
• Systemy sterowania maszynami i urządzeniami w zakładach produkcyjnych, gdzie niezawodność połączeń jest krytyczna.

Wskazówki Montażowe

Montaż bloku zacisków LA9D115603 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Blok mocuje się bezpośrednio na styczniku LC1D115 lub LC1D150 zgodnie z instrukcją producenta. Śruby przyłączeniowe należy dokręcić momentem określonym w dokumentacji technicznej stycznika. Przekrój przewodów dobrać odpowiednio do prądu obciążenia instalacji – dla przewodów miedzianych minimum 1,5 mm² na 10 A prądu, jednak w przypadku tego bloku maksymalnie 120 mm².

FAQ

• Do jakich styczników pasuje blok LA9D115603? Blok jest kompatybilny wyłącznie z modelami LC1D115 oraz LC1D150 z serii TeSys D. Nie pasuje do innych styczników bez odpowiednich adapterów.
• Jaki maksymalny przekrój przewodu można podłączyć? Maksymalny przekrój dla każdego z trzech biegunów wynosi 120 mm² (kabel wielożyłowy lub szyna). Dla przewodów miedzianych zaleca się stosowanie końcówek kablowych.
• Czy montaż wymaga dodatkowych narzędzi? Do zamocowania bloku na styczniku potrzebny jest standardowy klucz imbusowy (rozmiar podany w instrukcji stycznika). Do podłączania przewodów – klucz płaski lub dynamometryczny do zacisków śrubowych.
