Blok zacisków kablowych dla DILM250-400, DILM400-XKU-S DILM | 208293 Eaton

Alternatywny kod produktu: DILM400-XKU-S

Opis i Kluczowe Cechy

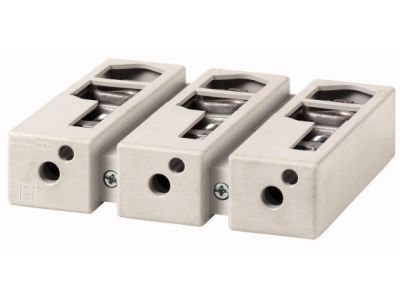

Blok zacisków kablowych DILM400-XKU-S (symbol 208293) to dedykowane akcesorium do styczników serii DILM250, DILM300A oraz DILM400. Umożliwia bezpieczne i pewne przyłączenie przewodów zasilających i odbiorczych, co jest kluczowe dla niezawodnej pracy układów sterowania i napędów. Konstrukcja bloku zapewnia łatwy montaż oraz trwałe połączenie elektryczne w warunkach przemysłowych.

• Dedykowana kompatybilność: przeznaczony wyłącznie do styczników DILM250, DILM300A i DILM400 – gwarantuje idealne dopasowanie i brak ryzyka nieprawidłowego montażu.
• Solidne połączenie przewodów: blok zacisków został zaprojektowany do przyjmowania przewodów o przekrojach odpowiednich dla prądów roboczych styczników – zapewnia niską rezystancję styku i minimalizuje ryzyko przegrzania.
• Łatwość instalacji: konstrukcja bloku umożliwia szybkie podłączenie przewodów bez konieczności stosowania specjalistycznych narzędzi, co skraca czas montażu w rozdzielnicy.
• Wytrzymała budowa: wykonany z materiałów odpornych na działanie temperatur i drgań – dedykowany do pracy w trudnych warunkach przemysłowych.
• Oznaczenie i identyfikacja: czytelny symbol DILM400-XKU-S oraz numer katalogowy 208293 ułatwiają identyfikację i zamawianie odpowiedniej części zamiennej lub dodatkowego wyposażenia.

Zgodność z Normami

Blok zacisków DILM400-XKU-S został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Jako część systemu styczników Eaton (Moeller) spełnia wymagania standardów DIN dotyczących aparatury łączeniowej w instalacjach niskiego napięcia. Produkt przeznaczony jest do montażu w obwodach spełniających wymagania IEC/EN 60947 (szczegółowe dane normatywne dla całego stycznika znajdują się w dokumentacji technicznej urządzenia nadrzędnego).

Zastosowanie

Blok zacisków kablowych DILM400-XKU-S znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne przyłączenie przewodów do styczników dużej mocy. Jest niezbędnym elementem w rozdzielnicach głównych i podrozdzielnicach przemysłowych, a także w układach automatyki budynkowej i sterowania maszyn.

• Przyłączanie przewodów zasilających do styczników w szafach sterowniczych i rozdzielnicach głównych.
• Podłączenie odbiorników dużej mocy (silniki, grzałki, sprężarki) za pośrednictwem styczników DILM250-400.
• Modernizacja i rozbudowa istniejących układów – wymiana zużytych lub uszkodzonych bloków zacisków.
• Zastosowanie w liniach produkcyjnych, pompowniach, wentylacji i klimatyzacji, gdzie wymagana jest niezawodność połączeń.

Wskazówki Montażowe

Montaż bloku zacisków DILM400-XKU-S może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP – zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od stycznika i całego obwodu. Blok montuje się bezpośrednio na styczniku (szyna TH35/DIN nie jest wymagana, ponieważ jest to akcesorium przykręcane do cewki stycznika – sposób mocowania opisano w dokumentacji technicznej stycznika). Przekrój przyłączanych przewodów dobrać zgodnie z obciążalnością prądową stycznika oraz zaleceniami producenta. Momenty dokręcania śrub zacisków należy stosować według wartości podanych w karcie katalogowej stycznika – nieprawidłowe dokręcenie może prowadzić do przegrzania i uszkodzenia izolacji.

FAQ

• Czy blok zacisków DILM400-XKU-S pasuje do styczników innych producentów? Blok został zaprojektowany wyłącznie dla styczników Eaton (dawniej Moeller) z serii DILM250, DILM300A i DILM400. Do innych modeli może nie pasować mechanicznie ani elektrycznie – w przypadku wątpliwości zalecamy sprawdzenie dokumentacji technicznej.
• Jakiego przekroju przewody można podłączyć do tego bloku? Dane techniczne bloku (maksymalny przekrój, typ zacisku) nie zostały podane w dostępnych materiałach. Należy kierować się danymi zawartymi w karcie katalogowej stycznika, do którego blok jest montowany – zazwyczaj dla styczników tej wielkości dopuszczalne są przewody od 16 do 95 mm² (szczegóły w dokumentacji stycznika).
• Czy do montażu bloku potrzebne są specjalne narzędzia? Nie – do dokręcenia śrub zacisków wystarczy standardowy wkrętak płaski lub krzyżakowy odpowiedniego rozmiaru. Klucz dynamometryczny może być użyty do zachowania zalecanego momentu dokręcania.
