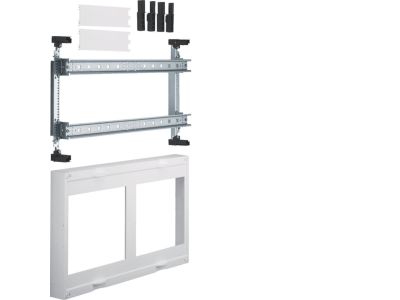

Blok z szyną nośną dla 4xNH00(8xNH000) 300x500mm, Univers N | UD22D4B Hager

Opis i Kluczowe Cechy

Blok z szyną nośną Univers N o symbolu UD22D4B to element konstrukcyjny obudowy przeznaczony do montażu w szafach rozdzielczych i sterowniczych. Umożliwia zamocowanie do 4 wkładek bezpiecznikowych typu NH00 lub do 8 wkładek NH000 w konfiguracji dwurzędowej, co pozwala na elastyczne dostosowanie ilości zabezpieczeń do potrzeb instalacji. Wymiary nośnika 300×500 mm zapewniają kompaktową zabudowę w standardowych obudowach.

• Pojemność 4×NH00 lub 8×NH000: Umożliwia zabudowę dużej liczby wkładek bezpiecznikowych w ograniczonej przestrzeni szafy, zwiększając gęstość zabezpieczeń bez konieczności stosowania dodatkowych modułów.
• Wymiary 300×500 mm: Pasuje do typowych profili montażowych w szafach rozdzielczych, ułatwiając planowanie rozmieszczenia aparatury.
• Konstrukcja nośna zintegrowana z szyną: Zapewnia stabilne mocowanie wkładek NH oraz eliminuje potrzebę stosowania oddzielnych uchwytów, skracając czas montażu.
• Uniwersalność konfiguracji: Możliwość montażu w różnych układach (np. obok siebie lub w rzędach) pozwala optymalnie wykorzystać wnętrze szafy.
• Producent Univers N: Komponenty renomowanego producenta gwarantują wysoką jakość wykonania oraz zgodność wymiarową z normami branżowymi.

Zgodność z Normami

Blok szyn nośnych UD22D4B jest przeznaczony do stosowania w szafach rozdzielczych i obudowach zgodnych z europejskimi standardami dotyczącymi osprzętu rozdzielnic niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Wymiary i sposób montażu odpowiadają powszechnie przyjętym rozwiązaniom w energetyce przemysłowej i budynkowej.

Zastosowanie

Blok z szyną nośną Univers N znajduje zastosowanie wszędzie tam, gdzie wymagane jest scentralizowane zabezpieczenie obwodów odbiorczych wkładkami NH w szafach rozdzielczych i sterowniczych.

• Montaż wkładek bezpiecznikowych NH00/NH000 w głównych rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczenie obwodów zasilających sterowniki PLC, styczniki, przekaźniki oraz inne urządzenia automatyki.
• Stosowanie w szafach zasilania maszyn i linii produkcyjnych, gdzie wymagana jest szybka wymiana wkładek bezpiecznikowych.
• Rozbudowa istniejących rozdzielnic o dodatkowe tory bezpiecznikowe bez konieczności wymiany całej konstrukcji nośnej.

Wskazówki Montażowe

Montaż bloku z szyną nośną powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Blok mocuje się do szyny nośnej (np. TH35) lub bezpośrednio do tylnej płyty obudowy za pomocą śrub (nie dołączonych) – zalecany moment dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego wkładek oraz obciążenia obwodu. Wymiary zabudowy (300×500 mm) uwzględniają przestrzeń potrzebną na rozkład przewodów i uchwyty montażowe.

FAQ

• Czy blok UD22D4B jest odpowiedni do montażu na szynie DIN TH35? Blok jest przystosowany do mocowania na szynie nośnej lub bezpośrednio do płyty montażowej – sposób instalacji zależy od konfiguracji obudowy. W przypadku szaf wyposażonych w szynę TH35 zaleca się sprawdzenie zgodności wymiarowej z systemem uniwersalnym.
• Jakie wkładki bezpiecznikowe można zastosować w tym bloku? Blok przeznaczony jest dla wkładek typu NH00 (maksymalnie 4 sztuki) lub NH000 (maksymalnie 8 sztuk). Możliwe jest łączenie obu wielkości w ramach jednej konfiguracji, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.
• Czy produkt jest wyposażony w akcesoria montażowe (śruby, uchwyty)? W zestawie znajduje się sam blok z zintegrowaną szyną nośną. Elementy mocujące (śruby, wsporniki) należy dobrać indywidualnie, zgodnie z wymaganiami konkretnej obudowy i konfiguracji.
