Blok z szyną nośną dla 1xNH00(2xNH000)+2x17M 300x500mm, Univers N | UD22H1B Hager

Opis i Kluczowe Cechy

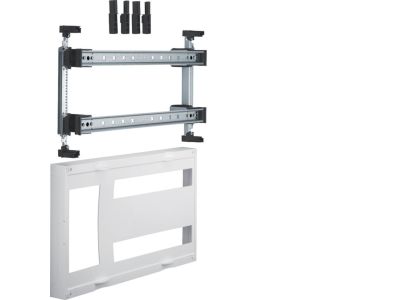

Blok z szyną nośną UD22H1B (seria Univers N) to konstrukcyjny element wyposażenia szaf sterowniczych i rozdzielnic. Przeznaczony do montażu wkładek bezpiecznikowych NH00 (lub dwóch wkładek NH000) oraz dodatkowego wyposażenia w standardzie 2x17M. Dzięki wymiarom 300×500 mm umożliwia elastyczne konfigurowanie obwodów w zależności od potrzeb instalacji.

• Kompatybilność z wkładkami NH00 i NH000: obsługa pojedynczej wkładki NH00 lub podwójnej NH000 – oszczędność miejsca przy jednoczesnym zachowaniu bezpieczeństwa zabezpieczeń nadprądowych.
• Dodatkowe miejsce 2x17M: możliwość montażu listew zaciskowych lub innej aparatury modułowej, co zwiększa funkcjonalność i organizację wewnątrz obudowy.
• Wymiary 300×500 mm: uniwersalny format pasujący do standardowych rozdzielnic i szaf sterowniczych, ułatwiający planowanie rozkładu komponentów.
• Konstrukcja nośna: solidna podstawa zintegrowana z szyną, zapewniająca stabilne mocowanie bezpieczników i dodatkowych elementów w pionie lub poziomie.
• Łatwość konfiguracji: modułowa budowa umożliwia dostosowanie do różnorodnych schematów zabezpieczeń i sterowania – jeden blok zastępuje kilka osobnych komponentów.

Zgodność z Normami

Blok UD22H1B został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących osprzętu rozdzielnicowego oraz posiada oznaczenie CE. Producent nie podaje konkretnych numerów norm – zaleca się stosowanie zgodnie z ogólnymi przepisami dla aparatury w rozdzielnicach (instalacje niskiego napięcia).

Zastosowanie

Blok z szyną nośną UD22H1B znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne zabezpieczenie obwodów oraz elastyczne zagospodarowanie przestrzeni w szafie sterowniczej.

• Zabezpieczanie obwodów głównych i odgałęźnych wkładkami bezpiecznikowymi NH00/NH000 w rozdzielnicach głównych.
• Tworzenie punktów odłączenia i ochrony przed zwarciem w szafach sterowniczych maszyn i linii produkcyjnych.
• Wykorzystanie dodatkowego miejsca 2x17M do montażu listew zaciskowych lub przekaźników w systemach automatyki budynkowej.
• Montaż w stacjach transformatorowych i rozdzielnicach przemysłowych, gdzie wymagane jest scentralizowane rozmieszczenie bezpieczników.

Wskazówki Montażowe

Montaż bloku UD22H1B powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Blok mocuje się do płyty montażowej lub szyny DIN (sposób montażu zgodnie z dokumentacją techniczną producenta). Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu obciążenia i zabezpieczeń poprzedzających. Wszystkie połączenia wykonać z zachowaniem odpowiednich momentów dokręcania podanych w instrukcji.

FAQ

• Jakie wkładki bezpiecznikowe można zamontować w bloku? Blok jest przystosowany do jednej wkładki NH00 lub dwóch wkładek NH000. Szczegółowe wymiary wkładek należy sprawdzić w karcie katalogowej producenta.
• Jakie są dokładne wymiary bloku? Wymiary zewnętrzne wynoszą 300 × 500 mm. Głębokość oraz sposób montażu określa dokumentacja techniczna.
• Czy produkt posiada stopień ochrony IP? Producent nie podaje stopnia ochrony IP. Standardowo elementy montowane wewnątrz rozdzielnicy pracują w warunkach IP20, ale ostateczna ochrona zależy od obudowy.
