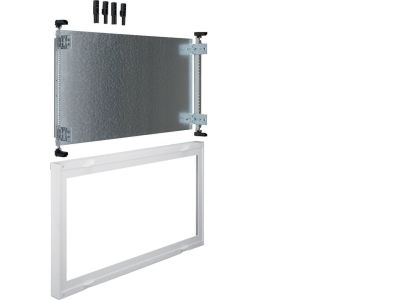

Blok z płytą montażową 450x750mm, Univers N | UD33C2 Hager

Opis i Kluczowe Cechy

Blok z płytą montażową Univers N o symbolu UD33C2 to element konstrukcyjny przeznaczony do wyposażania obudów i szaf rozdzielczych. Wymiary płyty 450×750 mm zapewniają odpowiednią powierzchnię do montażu aparatury modułowej, przycisków, styczników oraz innych urządzeń sterowniczych. Uniwersalna konstrukcja umożliwia elastyczne rozmieszczenie komponentów w zależności od potrzeb danego układu.

• Wymiary płyty 450×750 mm: wystarczająca powierzchnia robocza do instalacji wielu urządzeń w szafie rozdzielczej.
• Blok z płytą montażową: gotowy element konstrukcyjny ułatwiający organizację wnętrza szafy i porządkowanie połączeń.
• Możliwość montażu w zależności od konfiguracji: elastyczność w aranżacji przestrzeni w szafie, dostosowanie do indywidualnych projektów sterowania i rozdziału energii.
• Kompatybilny z obudowami Univers N: dedykowany system pozwalający na bezproblemową integrację z pozostałymi elementami rodziny.

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymaganiami dla elementów wyposażenia szaf sterowniczych i rozdzielczych. Spełnia standardy europejskie oraz posiada certyfikat CE. W przypadku konkretnych norm montażowych należy postępować zgodnie z wytycznymi producenta systemu obudów.

Zastosowanie

Blok z płytą montażową UD33C2 Univers N znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne i uporządkowane mocowanie aparatury wewnątrz szafy rozdzielczej lub sterowniczej.

• Montaż styczników, przekaźników, wyłączników modułowych w przemysłowych szafach sterowniczych.
• Instalacja paneli operatorskich, przycisków i przełączników w systemach automatyki budynkowej.
• Tworzenie dedykowanych układów rozdziału energii w rozdzielnicach głównych i podrzędnych.
• Mocowanie listew zaciskowych, modułów zasilających i innych komponentów w szafach o zmiennej konfiguracji.

Wskazówki Montażowe

Montaż bloku z płytą montażową powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej szafie. Blok mocuje się do szyny TH35 (DIN) lub bezpośrednio do profilu obudowy w zależności od jej konstrukcji. Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta systemu obudów Univers N. Podczas wiercenia lub innych modyfikacji płyty należy zachować ostrożność, aby nie uszkodzić elementów nośnych.

FAQ

• Czy płyta montażowa jest wykonana z metalu czy tworzywa? W danych katalogowych nie podano materiału. Należy sprawdzić kartę katalogową producenta lub skontaktować się z dostawcą w celu uzyskania szczegółowych informacji o materiale i wykończeniu.
• Jakie są dopuszczalne obciążenia płyty? Producent nie podaje maksymalnego obciążenia mechanicznego. Przy montażu ciężkich aparatów należy stosować dodatkowe wzmocnienia lub rozłożyć masę na kilka punktów mocowania.
• Czy blok można łączyć z innymi płytami w celu zwiększenia powierzchni? Blok UD33C2 jest pojedynczym elementem. Możliwość łączenia z innymi płytami zależy od konstrukcji szafy – w systemie Univers N można stosować osobne bloki w odpowiednich odstępach według zaleceń producenta.
