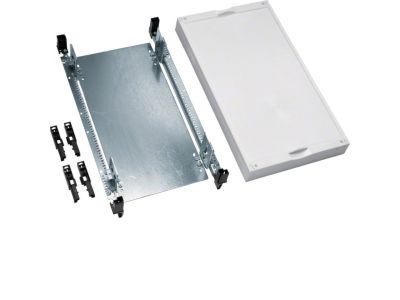

Blok z płytą montażową 450x250mm, Univers N | UD31C1 Hager

Opis i Kluczowe Cechy

Blok z płytą montażową Univers N o symbolu UD31C1 to element konstrukcyjny przeznaczony do zabudowy w szafach i obudowach elektrycznych. Wymiary płyty 450 x 250 mm zapewniają odpowiednią powierzchnię do mocowania aparatury modułowej, styczników, przekaźników czy listew zaciskowych. Solidna konstrukcja gwarantuje stabilne osadzenie elementów w konfiguracjach wymagających dodatkowej powierzchni montażowej.

• Wymiary 450 x 250 mm: wystarczająca powierzchnia do montażu kilku urządzeń modułowych bez konieczności stosowania dodatkowych mostów – oszczędność miejsca w szafie.
• Uniwersalność montażu: możliwość instalacji w zależności od konfiguracji obudowy – elastyczne dopasowanie do istniejącej rozdzielnicy lub szafy sterowniczej.
• Przeznaczenie konstrukcyjne: służy jako element wyposażenia szaf – podstawa pod aparaturę, listwy kablowe, szyny DIN – upraszcza organizację wnętrza szafy.
• Solidne wykonanie: płyta zapewnia sztywność i trwałość niezbędną w środowisku przemysłowym, bez ryzyka odkształceń podczas eksploatacji.
• Szybki montaż: łatwe mocowanie do standardowych profili szafy – skraca czas instalacji na obiekcie.

Zgodność z Normami

Produkt zaprojektowany zgodnie z ogólnymi wymaganiami europejskimi dla elementów wyposażenia szaf sterowniczych. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach budynkowych oraz przemysłowych zgodnych z normą DIN. Ze względu na charakter elementu konstrukcyjnego (nie jest urządzeniem elektrycznym) nie ma przypisanych odrębnych numerów norm; jego funkcjonalność wynika z kompatybilności z typowymi obudowami szaf.

Zastosowanie

Blok z płytą montażową UD31C1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest dodatkowa, stabilna powierzchnia do instalacji komponentów elektrotechnicznych w szafach i rozdzielnicach.

• Jako podstawa pod montaż styczników, przekaźników, wyłączników nadprądowych i różnicowoprądowych – w szafach sterowniczych i rozdzielnicach natablicowych.
• Do mocowania listew zaciskowych, szyn DIN TH35 – organizacja okablowania wewnątrz obudowy.
• W systemach automatyki budynkowej – montaż modułów sterujących w puszkach instalacyjnych i tablicach sterowniczych.
• W serwisie i modernizacji rozdzielnic – jako zamiennik lub uzupełnienie istniejącej płyty montażowej w szafie.

Wskazówki Montażowe

Montaż bloku z płytą montażową powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w szafie. Płytę mocować do profili nośnych obudowy za pomocą śrub i nakrętek (nie są dołączone do zestawu) – moment dokręcania stosować zgodnie z dokumentacją techniczną obudowy. Przekrój przewodów uziemiających (jeśli wymagane) dobrać do prądów zwarciowych w instalacji. Po montażu skontrolować stabilność zamocowania.

FAQ

• Jakie są dokładne wymiary płyty? Wymiary płyty montażowej wynoszą 450 mm długości i 250 mm szerokości. Grubość oraz materiał nie zostały podane w danych technicznych – zalecamy kontakt z producentem w celu uzyskania tych informacji.
• Do jakich szaf pasuje ten blok? Płyta jest elementem uniwersalnym – jej mocowanie zależy od konfiguracji obudowy. Standardowo montuje się ją w szafach z profilem montażowym lub na wspornikach dystansowych. Przed zakupem sprawdź rozmieszczenie otworów w płycie (dane nie są podane) względem nośników w posiadanej szafie.
• Czy płyta jest gotowa do montażu aparatury modułowej? Tak, płyta stanowi płaską powierzchnię umożliwiającą mocowanie szyn DIN, listew zaciskowych oraz bezpośrednie przykręcanie aparatury (np. styczników, przekaźników) za pomocą wkrętów. Do zabezpieczenia antykorozyjnego płyty producent nie podaje informacji – zaleca się stosowanie jej w suchych pomieszczeniach.
