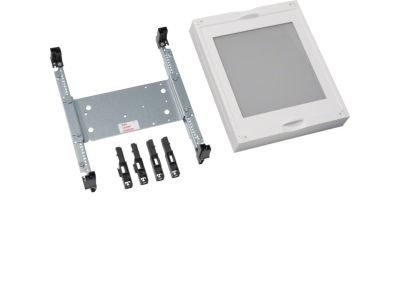

Blok z płytą mont. dla NH00/1/2 3-polowych z przezr. szybą 300x250mm, Univers N | UD21E1N Hager

Opis i Kluczowe Cechy

Blok z płytą montażową UD21E1N marki Univers N przeznaczony jest do bezpieczników mocy typu NH00, NH1 oraz NH2 w wykonaniu 3-polowym. Wyposażony w przezroczystą szybę o wymiarach 300×250 mm, umożliwia szybką kontrolę stanu wkładek bezpiecznikowych bez konieczności otwierania obudowy. Solidna konstrukcja płyty gwarantuje stabilne mocowanie wewnątrz rozdzielnic i szaf sterowniczych.

• Kompatybilność z NH00/1/2: uniwersalny blok obsługuje trzy najpopularniejsze wielkości podstaw bezpiecznikowych – ułatwia to dobór i redukuje różnorodność magazynową.
• 3-biegunowe wykonanie: dedykowane do obwodów trójfazowych – zapewnia jednoczesne zabezpieczenie wszystkich trzech przewodów fazowych.
• Przezroczysta szyba: umożliwia wizualną kontrolę stanu wkładek (przepalenie, zadziałanie wskaźnika) bez demontażu osłony – skraca czas przeglądów i zwiększa bezpieczeństwo.
• Wymiary płyty 300×250 mm: standardowa wielkość pasująca do większości szaf rozdzielczych i obudów elektroinstalacyjnych – łatwa integracja z istniejącą infrastrukturą.
• Solidna płyta montażowa: wykonana z materiału odpornego na obciążenia mechaniczne – stabilne mocowanie bezpieczników i odporność na drgania podczas pracy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Spełnia wymagania dyrektyw niskonapięciowych i dotyczących kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodne z dokumentacją techniczną oraz przepisami krajowymi (w tym normą PN-EN 61439) zapewniają bezpieczną eksploatację.

Zastosowanie

Blok z płytą montażową UD21E1N znajduje zastosowanie w rozdzielnicach i szafach sterowniczych jako element mocujący podstawy bezpiecznikowe NH. Dzięki swoim cechom sprawdza się między innymi w:

• Przemysłowych rozdzielnicach głównych i podrozdzielniach – zabezpieczanie obwodów siłowych przed zwarciem i przeciążeniem.
• Instalacjach fotowoltaicznych i pomieszczeniach technicznych – ochrona linii kablowych i odbiorników w trudnych warunkach.
• Systemach zasilania awaryjnego (UPS) i rozdzielnicach kontenerowych – wymagających szybkiego dostępu do wkładek.
• Modernizacji starych rozdzielnic – uniwersalny wymiar płyty ułatwia retrofitting bez konieczności przerabiania obudowy.

Wskazówki Montażowe

Montaż bloku z płytą montażową oraz podłączanie przewodów powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Blok mocuje się za pomocą śrub lub wkrętów do tylnej ściany rozdzielnicy (brak szyny TH35 – płyta montowana bezpośrednio). Momenty dokręcania elementów złącznych oraz przekroje przewodów przyłączeniowych należy dobierać zgodnie z dokumentacją techniczną oraz obowiązującymi przepisami (np. PN-EN 61439-1). W przypadku użycia podstaw bezpiecznikowych innych niż zalecane, należy zweryfikować ich dopasowanie mechaniczne.

FAQ

• Czy szyba jest wymienna i czy pozwala na odczyt wskaźnika przepalenia? Szyba jest integralną częścią bloku – nie przewidziano jej wymiany przez użytkownika. Dzięki przezroczystemu tworzywu umożliwia swobodny odczyt wskaźników zadziałania wkładek NH bez konieczności demontażu.
• Jakie wymiary ma płyta i czy pasuje do standardowych rozdzielnic? Wymiary płyty to 300×250 mm. Jest to popularny format, który pasuje do wielu typowych obudów rozdzielczych. Przed montażem zaleca się zmierzenie wnętrza szafy – otwory montażowe należy wykonać we własnym zakresie według potrzeb instalacji.
• Jaki jest stopień ochrony IP tego bloku? Producent nie podał konkretnego stopnia ochrony dla samego bloku. Montowany wewnątrz rozdzielnicy o odpowiedniej klasie szczelności (np. IP54 lub wyższej) będzie pracował w jej osłonie. Należy zapewnić, aby warunki otoczenia nie powodowały kondensacji wilgoci ani wnikania ciał stałych.
