Blok stykowy SIRIUS ACT do pulpitu 2NO, zaciski spręż. | 3SU1400-1AA10-3DA0 Siemens

Alternatywny kod produktu: 3SU14001AA103DA0

Opis i Kluczowe Cechy

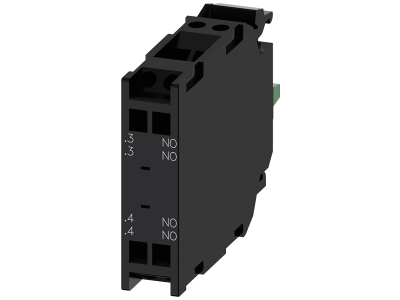

Blok stykowy SIRIUS ACT 3SU1400-1AA10-3DA0 to element systemu sterowania i sygnalizacji, wyposażony w dwa zestyki normalnie otwarte (2NO) oraz zaciski sprężyste umożliwiające szybkie i pewne podłączenie przewodów bez użycia narzędzi. Przeznaczony do montażu w pulpicie sterowniczym.

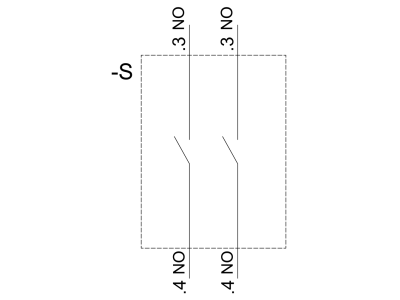

• 2 zestyki NO (normalnie otwarte): umożliwiają przełączanie dwóch niezależnych obwodów prądowych – idealne do sterowania stycznikami, przekaźnikami lub przekazywania sygnałów do sterowników PLC.
• Zaciski sprężyste: szybki i niezawodny montaż przewodów – wystarczy wsunąć odizolowany przewód, bez konieczności dokręcania śrub; oszczędność czasu i eliminacja potencjalnych błędów.
• Przeznaczenie do pulpitu: kompaktowa konstrukcja przystosowana do montażu w panelach sterowniczych i pulpitach operatorskich.
• Część systemu SIRIUS ACT: pełna kompatybilność z innymi elementami serii (przyciski, przełączniki, lampki sygnalizacyjne) – możliwość elastycznej rozbudowy stanowiska.
• Innowacyjna koncepcja łączenia: montaż jedną ręką bez użycia specjalnych narzędzi; zintegrowane zabezpieczenie przed przekręceniem (100%).

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Stosowany w przemysłowych systemach sterowania spełniających standardy bezpieczeństwa.

Zastosowanie

Blok stykowy 2NO znajduje zastosowanie w układach sterowania jako element wykonawczy do:

• Sterowania stycznikami i przekaźnikami w szafach sterowniczych.
• Przekazywania sygnałów binarnych do sterowników PLC.
• Sygnalizacji stanów pracy (np. włączenie/wyłączenie maszyny).
• Budowy pulpitów operatorskich w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Blok montuje się na szynie TH35 (DIN) w obudowie pulpitu. Przewody podłączyć do zacisków sprężystych zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do przewidywanego obciążenia. W przypadku stosowania w zestawie z innymi elementami należy przestrzegać ich specyfikacji montażowej.

FAQ

• Czy blok stykowy posiada podświetlenie? Nie, blok stykowy 3SU1400-1AA10-3DA0 nie ma funkcji podświetlenia – jest to czysty element łączeniowy.
• Jaki jest stopień ochrony IP tego bloku? Stopień ochrony zależy od obudowy, w której jest zamontowany. Sam blok stykowy jako element montowany wewnątrz pulpitu nie ma określonego IP w danych producenta – należy stosować się do specyfikacji całego zestawu.
• Czy styki są normalnie otwarte (NO) czy zamknięte (NC)? Blok posiada 2 styki normalnie otwarte (2NO), co oznacza, że w stanie spoczynku obwód jest rozwarty.
