Opis i Kluczowe Cechy

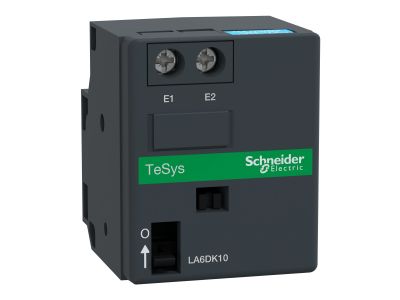

Blok styków zatrzaskowych dodatkowy LA6DK10M z gamy TeSys to dedykowane akcesorium do styczników z serii LC1D40…D65 oraz LP1D40…D65. Urządzenie pracuje przy napięciu sterującym 220–240 V AC (50/60 Hz) oraz DC, co pozwala na uniwersalne zastosowanie zarówno w obwodach prądu przemiennego, jak i stałego. Kompaktowa konstrukcja umożliwia łatwy montaż na wybranym styczniku, zapewniając mechaniczną blokadę styku w żądanym położeniu.

• Napięcie sterujące 220–240 V AC/DC: szeroka kompatybilność z instalacjami przemysłowymi i budynkowymi – ten sam blok może być używany w obwodach prądu przemiennego oraz stałego, co upraszcza magazynowanie i dobór.
• Kompatybilność ze stycznikami LC1D40…D65 i LP1D40…D65: gwarantowane dopasowanie mechaniczne i elektryczne do popularnych styczników gamy TeSys D, bez konieczności stosowania dodatkowych adapterów.
• Zatrzask mechaniczny: utrzymuje stan załączenia stycznika nawet po zaniku napięcia sterującego – kluczowe w aplikacjach wymagających podtrzymania obwodu (np. zatrzymanie awaryjne, sekwencje bezpieczeństwa).
• Uniwersalne zasilanie 50/60 Hz: działa poprawnie zarówno dla sieci 50 Hz, jak i 60 Hz, co ułatwia stosowanie w różnych instalacjach bez modyfikacji.
• Łatwy montaż na styczniku: konstrukcja zatrzaskowa zapewnia szybkie i pewne osadzenie bez użycia dodatkowych narzędzi – skraca czas instalacji.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada oznaczenie CE. Jako element systemu TeSys D jest przeznaczony do stosowania w instalacjach elektrycznych spełniających standardy bezpieczeństwa i niezawodności dla aparatury modułowej.

Zastosowanie

Blok zatrzasku mechanicznego LA6DK10M znajduje zastosowanie wszędzie tam, gdzie wymagane jest mechaniczne podtrzymanie stanu stycznika, niezależnie od obecności napięcia sterującego:

• Realizacja funkcji zatrzymania awaryjnego z blokadą mechaniczną – stycznik pozostaje wyłączony (lub włączony) do czasu ręcznego odblokowania.
• Sterowanie bramkowane w automatyce przemysłowej – podtrzymanie załączenia odbiornika po krótkim impulsie sterującym.
• Systemy sygnalizacji i alarmowe – utrzymanie stanu sygnalizacji aż do kasowania przez operatora.
• Aplikacje wymagające bezpiecznego odcięcia zasilania (kategoria zatrzymania 0) zgodnie z normami bezpieczeństwa maszyn.

Wskazówki Montażowe

Montaż i podłączenie bloku styków zatrzaskowych może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia (minimum SEP). Przed przystąpieniem do prac bezwzględnie odłącz napięcie od całego obwodu, w którym znajduje się stycznik. Blok montuje się bezpośrednio na styczniku LC1D40…D65 lub LP1D40…D65 zgodnie z dokumentacją producenta. Moment dokręcania śrub mocujących oraz przekrój przewodów powinny być dobrane zgodnie z danymi technicznymi stycznika głównego. Nie przekraczać wartości napięcia sterującego podanej w karcie katalogowej (220–240 V AC/DC).

FAQ

• Czy blok posiada podświetlenie LED? Nie. LA6DK10M to czysto mechaniczny zatrzask – nie zawiera elementów świetlnych ani wskaźników LED. Stan pracy sygnalizowany jest tylko fizycznym ustawieniem dźwigni.
• Jaki stopień ochrony IP ma ten blok? Producent nie podaje konkretnego stopnia IP dla tego elementu. W standardowych warunkach zabudowy wewnątrz rozdzielnicy (IP20 dla szaf) nie ma potrzeby stosowania dodatkowego uszczelnienia.
• Czy urządzenie działa jako styk NO czy NC? Blok zatrzasku mechanicznego LA6DK10M nie jest samodzielnym stykiem, a elementem podtrzymującym mechanicznie stan stycznika. Po załączeniu stycznika (np. przez cewkę) zatrzask blokuje go w pozycji załączonej – funkcjonalnie odpowiada to podtrzymaniu stanu, niezależnego od sygnału elektrycznego.
