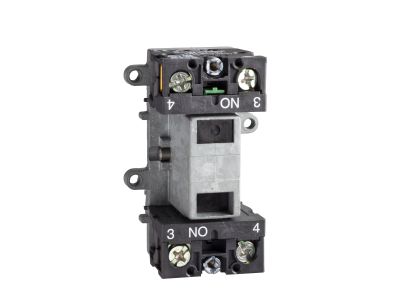

Blok styków zatrzaskowych 1NC 1NO montaż czołowy Harmony XAC | XENG3791 Schneider Electric

Opis i Kluczowe Cechy

Blok styków zatrzaskowych XENG3791 z serii Harmony XAC marki Schneider Electric to podwójny blok styków przeznaczony do montażu czołowego. Wyposażony w konfigurację 1NC + 1NO oraz blokadę zapadkową, zapewnia niezawodne przełączanie w obwodach sterowania. Dzięki zgodności z serią XACA doskonale integruje się z przyciskami i osprzętem tej gamy, umożliwiając szybką i bezpieczną rozbudowę paneli operatorskich.

• Konfiguracja styków 1NC + 1NO: Umożliwia realizację dwóch funkcji (sygnalizacyjnej i sterującej) w jednym module – oszczędność miejsca i uproszczenie okablowania.
• Blokada zapadkowa (zatrzaskowa): Gwarantuje stabilne utrzymanie stanu styku po aktywacji – niezawodne przełączanie w aplikacjach wymagających pamięci stanu.
• Styki o działaniu wolnym: Zapewniają pewne przełączanie przy różnych prędkościach obsługi – bezpieczne dla obwodów sterowania i sygnalizacji.
• Montaż czołowy zgodny z serią XACA: Dedykowana kompatybilność z przyciskami i obudowami Harmony XAC – łatwa integracja bez konieczności modyfikacji.
• Przeznaczony do obwodów sterowania: Idealny do łączenia z przekaźnikami, stycznikami i modułami PLC – spójność z wymaganiami automatyki przemysłowej.

Zgodność z Normami

Blok styków XENG3791 jest zgodny z europejskimi normami bezpieczeństwa (certyfikat CE). Zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej stosowanej w rozdzielnicach i pulpitach sterowniczych. Nie zawiera substancji objętych dyrektywą RoHS.

Zastosowanie

Blok styków zatrzaskowych XENG3791 znajduje zastosowanie w układach sterowania maszyn, panelach operatorskich oraz automatyce budynkowej, szczególnie tam, gdzie wymagana jest pamięć stanu po ustaniu impulsu sterującego.

• Sterowanie dwustanowe odbiorników (włącz/wyłącz) z zatrzymaniem w ostatniej pozycji.
• Sygnalizacja pozycji krańcowych, awaryjnych lub stanu procesu w połączeniu z przyciskami oświetlanymi.
• Generowanie impulsów do styczników, przekaźników lub wejść PLC w aplikacjach wymagających stabilnego sygnału.
• Realizacja funkcji zatrzaskowych w panelach operatorskich Harmony XAC – rozszerzenie istniejących konfiguracji.

Wskazówki Montażowe

Montaż bloku styków powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu roboczego obwodu – zgodnie z dokumentacją techniczną producenta. Momenty dokręcania śrub zacisków stosuj według wartości podanych w karcie katalogowej.

FAQ

• Czy blok styków ma wbudowane podświetlenie LED? Nie, produkt jest elementem stykowym bez podświetlenia. Do wizualnej sygnalizacji stanu należy zastosować dedykowane lampki lub głowice oświetlane z serii Harmony XAC.
• Jaki jest stopień ochrony tego bloku styków? W danych katalogowych nie podano konkretnego stopnia IP. Dla standardowej aparatury modułowej montowanej wewnątrz rozdzielnic w suchych pomieszczeniach przyjmuje się IP20. W środowiskach zapylonych lub wilgotnych wymagana jest dodatkowa obudowa.
• Czy styki są zwierne czy rozwierne? Blok zawiera jeden styk normalnie zamknięty (NC) i jeden normalnie otwarty (NO), oba o działaniu wolnym. W stanie spoczynku styk NO jest rozwarty, styk NC jest zwarty.
