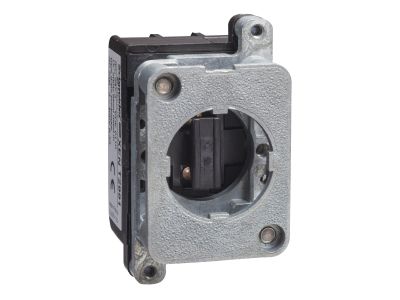

Blok styków z samopowrotem 3NC montaż na podstawie | XACS499 Schneider Electric

Opis i Kluczowe Cechy

Blok styków z samopowrotem XACS499 z gamy Harmony XAC stanowi izolowany element wykonawczy do montażu na podstawie przycisków sterowniczych. Wyposażony w trzy styki normalnie zwarte (3 NC) oraz działanie migowe, zapewnia szybkie i niezawodne przełączanie obwodów zasilających w aplikacjach bezpieczeństwa. Dedykowany do przycisków zatrzymania awaryjnego, stosowany w maszynach i instalacjach przemysłowych.

• 3 styki NC (normalnie zamknięte): redundantna konfiguracja zwiększa bezpieczeństwo – w stanie spoczynku obwód jest zamknięty, a przerwanie styku sygnalizuje awarię lub naciśnięcie przycisku.
• Działanie migowe (quick-make/quick-break): eliminuje drgania styków przy przełączaniu, co wydłuża żywotność i zapewnia pewny sygnał w obwodach bezpieczeństwa.
• Samoczynny powrót (mono-stabilny): po zwolnieniu przycisku styki wracają do stanu NC, co ułatwia realizację funkcji zatrzymania awaryjnego z automatycznym resetem (jeśli wymagane).
• Montaż z przodu: łatwy i szybki montaż na podstawie przycisku – bez konieczności demontażu całego urządzenia.
• Kompatybilność z serią XACB: blok pasuje do wszystkich przycisków sterowniczych XACB (np. przyciski grzybkowe, kluczykowe), co daje elastyczność konfiguracji.

Zgodność z Normami

Blok styków został zaprojektowany zgodnie z ogólnie przyjętymi wymaganiami europejskimi dla aparatury sterowniczej i bezpieczeństwa. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Ze względu na przeznaczenie w obwodach zatrzymania awaryjnego powinien być stosowany w systemach spełniających wymagania normy ISO 13850 (EN 418) oraz odpowiednich norm dla maszyn.

Zastosowanie

Blok styków XACS499 znajduje zastosowanie przede wszystkim w obwodach bezpieczeństwa maszyn oraz w układach sterowania wymagających redundantnych obwodów NC. Dzięki trzem stykom NC i działaniu migowemu nadaje się do następujących scenariuszy:

• Montaż w przyciskach zatrzymania awaryjnego – w połączeniu z podstawą XACB tworzy kompletny przycisk bezpieczeństwa z samopowrotem.
• Obwody zasilające w maszynach przemysłowych – przełączanie obwodów sterowniczych i sygnalizacyjnych z wymaganą niezawodnością.
• Sterowanie redundancyjne – do wykorzystania w systemach bezpieczeństwa wymagających podwójnego lub potrójnego styku NC (np. do podwójnego wyłączania zasilania).
• Przekazywanie sygnałów do styczników, przekaźników lub PLC – jako element wykonawczy w układach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż bloku styków XACS499 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Blok montuje się z przodu na podstawie przycisku XACB (lub kompatybilnej) – nie wymaga narzędzi specjalnych. Przekroje przewodów należy dobrać zgodnie z prądem obciążenia i obowiązującymi normami. Moment dokręcania zacisków oraz zalecany moment obrotowy – zgodnie z dokumentacją techniczną producenta (zwykle 0,5–0,8 Nm dla przewodów o przekroju do 1,5 mm²). Po montażu sprawdzić działanie styków poprzez ręczne przetestowanie przycisku.

FAQ

• Czy blok styków XACS499 jest podświetlany? Nie, jest to blok styków bez elementu świetlnego. Do sygnalizacji stanu należy zastosować oddzielną lampkę w przycisku lub sygnalizator zewnętrzny.
• Jaki stopień ochrony ma ten blok? Stopień ochrony zależy od obudowy (przycisku) i sposobu montażu. Sam blok nie posiada własnej obudowy – IP całego urządzenia wynika z puszki montażowej i uszczelnień przycisku.
• Czy tryb pracy styku jest mono-stabilny (samopowrót) czy z blokadą? Jest to blok z samoczynnym powrotem (tzw. monostabilny). Po naciśnięciu przycisku styki otwierają się, a po zwolnieniu wracają do stanu normalnie zamkniętego. Nie posiada mechanizmu blokady – przycisk zatrzymania awaryjnego z blokadą wymaga dodatkowego mechanizmu (np. obrotu lub wyciągnięcia) na głowicy przycisku.
