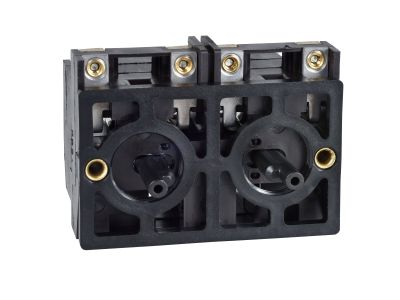

Blok styków z samopowrotem, 2NO montaż czołowy Harmony XAC | XESD1191 Schneider Electric

Opis i Kluczowe Cechy

Blok styków z samopowrotem XESD1191 to podwójny zestaw styków zwiernych (2NO) przeznaczony do montażu czołowego w przyciskach i przełącznikach serii Harmony XAC. Dzięki konstrukcji z samoczynnym powrotem oraz działaniu migowemu zapewnia szybkie i bezpieczne przełączanie obwodów sterowania. Wbudowana blokada mechaniczna zapobiega przypadkowemu załączeniu, a podwójny typ bloku (2NO) umożliwia realizację dwóch niezależnych torów sygnałowych w jednym module.

• 2 styki NO (normalnie otwarte): gwarantują bezpieczne załączanie obwodu tylko w momencie aktywacji napędu, co eliminuje ryzyko niekontrolowanego przepływu prądu w stanie spoczynku.
• Samoczynny powrót (monostabilny): styki wracają do pozycji otwartej po zwolnieniu przycisku – idealne do sterowania impulsowego, np. wysyłania sygnałów start/stop do styczników lub sterowników PLC.
• Działanie migowe: szybkie przełączanie styków minimalizuje czas zwarcia i iskrzenie, zwiększając trwałość mechaniczną i niezawodność w aplikacjach wymagających częstego łączenia.
• Montaż czołowy: bezpośrednie mocowanie z przodu przycisku XACB umożliwia łatwą instalację i serwis bez demontażu całego panelu.
• Wbudowana blokada mechaniczna: uniemożliwia przypadkowe wciśnięcie przycisku w transporcie lub przy nieużywanym urządzeniu, podnosząc bezpieczeństwo obsługi.

Zgodność z Normami

Blok styków XESD1191 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznakowanie CE. Jego kompatybilność z serią Harmony XAC gwarantuje bezproblemową integrację z aparaturą sterowniczą montowaną w standardowych rozdzielnicach i pulpitach operatorskich.

Zastosowanie

Podwójny blok styków z samopowrotem sprawdza się wszędzie tam, gdzie wymagane jest niezawodne generowanie impulsów sterujących lub dwutorowa sygnalizacja. Dzięki kompaktowej budowie i montażowi czołowemu jest chętnie stosowany w maszynach przemysłowych, liniach produkcyjnych oraz systemach automatyki budynkowej.

• Sterowanie impulsowe styczników i przekaźników – wysyłanie krótkotrwałych sygnałów załącz/wyłącz.
• Podawanie sygnałów wejściowych do sterowników PLC w procesach technologicznych.
• Sygnalizacja dwustanowa (np. potwierdzenie zadziałania, alarm) – dwa niezależne tory 2NO.
• Automatyka maszyn – przyciski funkcyjne z blokadą mechaniczną zapobiegającą nieumyślnemu uruchomieniu.

Wskazówki Montażowe

Montaż i wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Blok styków mocowany jest czołowo do przycisku XACB zgodnie z instrukcją producenta. Przewody należy podłączać do zacisków śrubowych z momentem dokręcania podanym w dokumentacji technicznej, a ich przekrój dobrać do spodziewanego prądu roboczego (zgodnie z normami instalacyjnymi). Nie stosować bloku w obwodach o parametrach przekraczających jego dopuszczalne wartości.

FAQ

• Czy blok styków XESD1191 ma podświetlenie LED? Nie, w dostarczonych danych nie ma informacji o podświetleniu. Blok jest wyłącznie elementem stykowym. Podświetlenie (np. dioda LED) może być zintegrowane z przyciskiem głównym XACB, jeśli ta opcja jest dostępna w danej konfiguracji.
• Jaki stopień ochrony IP ma ten blok? Producent nie podaje stopnia ochrony IP dla samego bloku styków. W praktyce stopień ochrony całego przycisku (XACB z blokiem) zależy od obudowy i uszczelnienia – standardowo dla wnętrz rozdzielnic przyjmuje się IP20. W przypadku wyższych wymagań należy dobrać odpowiednią puszkę.
• Jaki jest tryb pracy styków – czy przycisk musi być wciśnięty cały czas, aby styki były zwarte? Tak, blok działa w trybie monostabilnym (samopowrót). Styki 2NO są zwarte tylko wtedy, gdy napęd jest aktywowany (przycisk wciśnięty). Po zwolnieniu napędu styki wracają do stanu otwartego. Działanie migowe zapewnia szybkie przejście między stanami, co jest zaletą w sterowaniu impulsowym.
