Blok styków z samopowrotem, 1OC montaż czołowy, Harmony XAC | XESB2011 Schneider Electric

Opis i Kluczowe Cechy

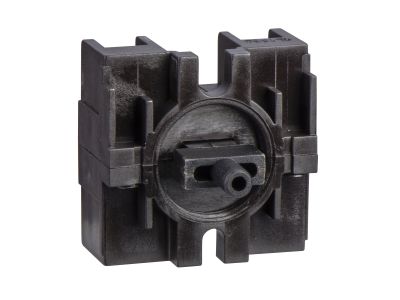

Blok styków z samopowrotem XESB2011 z serii Harmony XAC to dedykowany element do montażu czołowego w przyciskach i przełącznikach. Wyposażony w jeden obwód sterowania (1OC) z działaniem migowym, zapewnia szybkie i pewne przełączanie bez drgań styków. Samoczynny powrót gwarantuje natychmiastowe rozłączenie obwodu po zwolnieniu elementu napędowego, co jest kluczowe w aplikacjach impulsowych. Montowany z przodu, ułatwia instalację i wymianę w panelach sterowniczych.

• Samopowrót (samoczynny powrót): Natychmiastowy powrót styku do stanu spoczynkowego po zwolnieniu przycisku – umożliwia precyzyjne sterowanie impulsowe bez ryzyka pozostania w stanie aktywnym.
• Działanie migowe: Szybkie przełączanie styków eliminuje zjawisko iskrzenia i drgań, zwiększając trwałość mechaniczną i niezawodność w obwodach sterowania.
• 1 obwód sterowania (1OC): Pojedynczy styk w konfiguracji normalnie otwartej (normally open) dedykowany do sterowania przekaźnikami, stycznikami lub wejściami PLC.
• Montaż czołowy (z przodu): Łatwy dostęp podczas instalacji i konserwacji – blok mocowany jest bezpośrednio w korpusie przycisku lub przełącznika, co skraca czas montażu.
• Kompatybilność z serią Harmony XAC: Przeznaczony do współpracy z przyciskami XAB91…, XACB, XACM – gwarantuje mechaniczną i elektryczną zgodność w zakresie wymiarów i mocowania.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z wymogami dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, co zapewnia bezpieczną eksploatację w przemysłowych obwodach sterowania.

Zastosowanie

Blok styków XESB2011 znajduje zastosowanie w układach sterowania maszyn i urządzeń, gdzie wymagane jest wysyłanie krótkich impulsów lub sygnałów załączających. Sprawdza się zarówno w aplikacjach jedno-, jak i wielostacyjnych.

• Sterowanie impulsowe styczników, przekaźników i modułów PLC w szafach sterowniczych.
• Przyciski start/stop w maszynach produkcyjnych, obrabiarkach i urządzeniach transportowych.
• Sygnalizacja i potwierdzenie wykonania operacji w panelach operatorskich.
• Automatyka budynkowa – sterowanie bramami, roletami, oświetleniem w systemach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie bloku styków może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Blok mocuje się czołowo do odpowiedniego gniazda w przycisku lub przełączniku serii Harmony XAC. Przekrój przewodów należy dobrać do obciążenia zgodnie z dokumentacją techniczną. Moment dokręcania śrub zaciskowych – patrz instrukcja producenta. Po zamontowaniu sprawdź poprawność działania styków.

FAQ

• Czy blok styków XESB2011 jest wyposażony w podświetlenie LED? Nie, jest to pasywny blok styków bez elementów podświetlających. Do sygnalizacji należy stosować oddzielne moduły świetlne z serii Harmony XAC.
• Jaki stopień ochrony ma ten blok styków? Producent nie podaje konkretnej wartości IP dla samego bloku. Przy montażu w obudowie rozdzielnicy lub panelu należy uwzględnić ochronę przed dostępem do części czynnych (standardowo IP20 dla aparatury modułowej).
• Czy styk jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? Zgodnie z oznaczeniem 1OC (1 obwód sterowania) i charakterystyką samopowrotu, styk jest normalnie otwarty (NO). W stanie spoczynku obwód jest rozwarty, a po naciśnięciu zwiera się.
