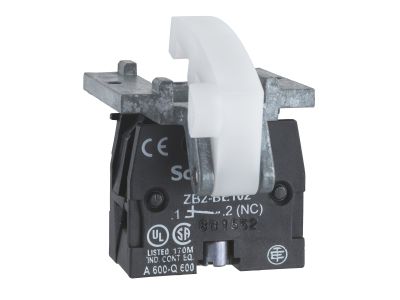

Blok styków z samopowrotem 1NC 1NO montaż na podstawie | XACS105 Schneider Electric

Opis i Kluczowe Cechy

Blok styków XACS105 z samopowrotem, z rodziny Harmony XAC firmy Schneider Electric, przeznaczony jest do montażu na podstawie. Konfiguracja styków 1NC + 1NO oraz mechanizm samoczynnego powrotu zapewniają niezawodne i intuicyjne sterowanie w obwodach niskoprądowych. Dzięki kompaktowej konstrukcji moduł doskonale sprawdza się w aplikacjach wymagających elastyczności i łatwej integracji z przyciskami serii XACA.

• Konfiguracja styków 1NC + 1NO: Umożliwia realizację zarówno funkcji bezpieczeństwa (zestyki rozwierne), jak i sygnalizacji lub impulsowania (zestyki zwierne) w jednym module, redukując zajmowaną przestrzeń i upraszczając okablowanie.
• Samoczynny powrót (napęd samopowrotny): Zapewnia automatyczne rozłączenie styku po ustaniu nacisku na przycisk, co eliminuje ryzyko pozostania obwodu w stanie załączenia i zwiększa bezpieczeństwo obsługi.
• Montaż na podstawie: Blok łatwo i szybko mocuje się bezpośrednio na podstawie przycisku serii XACA, co skraca czas instalacji i umożliwia modułową rozbudowę panelu sterowniczego.
• Działanie styków – działanie wolne: Gwarantuje pewne i powtarzalne przełączanie nawet przy powolnym ruchu elementu napędowego, co ma kluczowe znaczenie w aplikacjach wymagających wysokiej niezawodności łączeń.
• Przeznaczony do obwodu sterowania: Dedykowany do niskoprądowych obwodów pomocniczych i sygnalizacyjnych, co oznacza optymalną charakterystykę elektryczną dla aplikacji przemysłowych i automatyki budynkowej.

Zgodność z Normami

Blok styków XACS105 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza jego zgodność z wymaganiami dyrektyw Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Blok styków XACS105 to uniwersalne rozwiązanie do budowy układów sterowania w przemyśle i automatyce budynkowej. Dzięki kompaktowej budowie i możliwości montażu na podstawie doskonale sprawdza się w panelach operatorskich oraz pulpitach sterowniczych.

• Sterowanie odbiornikami w obwodach pomocniczych maszyn i urządzeń, gdzie wymagane jest przełączanie niskoprądowych sygnałów.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC – idealny do realizacji funkcji start/stop z samopowrotem.
• Sygnalizacja stanów pracy oraz przyciski zatrzymania awaryjnego (w konfiguracji z wykorzystaniem styku NC) w układach bezpieczeństwa.
• Automatyka budynkowa – sterowanie napędami, siłownikami czy układami oświetleniowymi w rozdzielnicach i szafkach sterowniczych.

Wskazówki Montażowe

Montaż bloku styków XACS105 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Blok należy zamontować na dedykowanej podstawie przycisku serii XACA zgodnie z instrukcją producenta. Przekrój przewodów oraz moment dokręcania zacisków dobrać według dokumentacji technicznej, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy blok styków XACS105 jest wyposażony w podświetlenie? Nie, model XACS105 to blok styków bez podświetlenia. Przeznaczony jest wyłącznie do przełączania obwodów elektrycznych; funkcję sygnalizacji świetlnej można zrealizować za pomocą dedykowanych modułów oświetleniowych z tej samej serii.
• Jaki stopień ochrony ma blok styków? Producent nie podaje konkretnego stopnia IP dla samego bloku styków. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się ochronę IP20, a w przypadku pracy w trudnych warunkach należy zastosować dodatkową obudowę.
• Czy styki w XACS105 są zwierne czy rozwierne? Blok posiada jeden styk normalnie zamknięty (NC) oraz jeden styk normalnie otwarty (NO). Oba działają w trybie samopowrotnym, co oznacza, że po zwolnieniu przycisku styki wracają do swojego spoczynkowego stanu (NC – zwarty, NO – rozwarty).
