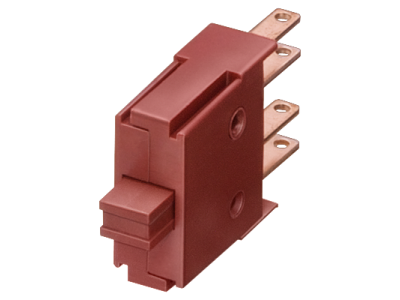

Blok styków, z 1 stytkiem, 1NO | 3SB2404-0B Siemens

Alternatywny kod produktu: 3SB24040B

Opis i Kluczowe Cechy

Blok styków 3SB2404-0B firmy Siemens należy do rodziny aparatury sterowniczej SIRIUS 3SB2. Jest to akcesorium wyposażone w jeden styk normalnie otwarty (1NO), przeznaczone do modułowych przycisków sterowniczych, przełączników i sygnalizatorów świetlnych serii 3SB2. Dzięki kompaktowej budowie zajmuje minimalną przestrzeń montażową, co pozwala na gęste upakowanie w panelach sterowniczych i niewielkich pulpitach operatorskich.

• Styk 1NO (normalnie otwarty): Realizuje obwód sygnałowy lub sterujący po naciśnięciu przycisku – idealny do zadań załączania, impulsowania lub przekazywania informacji do układów PLC.
• Kompatybilność z serią 3SB2: Blok pasuje do wszystkich przycisków, przełączników obrotowych, dźwigniowych i sygnalizatorów modułowych 3SB2, co ułatwia rozbudowę i standaryzację szaf sterowniczych.
• Montaż bez specjalnych narzędzi: Blok wciska się w gniazdo modułu sterującego – instalacja jest szybka i nie wymaga użycia wkrętaków czy kluczy.
• Wysoka trwałość mechaniczna i elektryczna: Elementy stykowe zostały zaprojektowane z myślą o intensywnej pracy w środowisku przemysłowym, co gwarantuje długi okres eksploatacji bez konieczności konserwacji.
• Przyłącze dostosowane do zastosowań przemysłowych: W zależności od wersji dostępne z przyłączem kabla płaskiego lub lutowanym złączem męskim (szczegóły podano na etykiecie produktu).

Zgodność z Normami

Blok styków 3SB2404-0B został zaprojektowany i certyfikowany zgodnie z normami IEC/EN 60947-5-1 oraz IEC/EN 60947-5-5, które dotyczą łączników sterowniczych i układów sygnalizacyjnych w aplikacjach przemysłowych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Blok styków 3SB2404-0B znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przekazywanie sygnałów sterujących w maszynach, urządzeniach oraz instalacjach automatyki. Sprawdza się zarówno w prostych obwodach załącz/wyłącz, jak i w złożonych sekwencjach logicznych.

• Sterowanie odbiornikami – załączanie oświetlenia, wentylacji, zaworów elektromagnetycznych.
• Impulsowanie styczników, przekaźników i wejść PLC – styki 1NO dostarczają pojedynczy impuls po naciśnięciu przycisku.
• Sygnalizacja stanów pracy – współpraca z sygnalizatorami świetlnymi 3SB2 (przy użyciu osobnego bloku styków dla sygnalizacji).
• Automatyka budynkowa i przemysłowa – montaż w panelach operatorskich maszyn, rozdzielnicach sterowniczych oraz tablicach przyciskowych.

Wskazówki Montażowe

Montaż bloku styków może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Blok wsuwa się w dedykowane gniazdo w module sterowniczym 3SB2 – nie jest wymagane użycie narzędzi. Należy upewnić się, że zatrzaski bloku prawidłowo zaskoczą w module. Przekrój przewodów podłączeniowych dobrać do spodziewanego prądu oraz zgodnie z dokumentacją techniczną układu. Momenty dokręcania (w przypadku wersji z zaciskami śrubowymi) stosować według danych producenta (zwykle 0,5–0,8 Nm). Nie przekraczać maksymalnej temperatury pracy określonej dla całego zespołu przycisków.

FAQ

• Czy blok styków 3SB2404-0B jest podświetlany? Nie. Jest to wyłącznie element stykowy (1NO) bez źródła światła. Podświetlenie przycisku/sygnalizatora uzyskuje się poprzez oddzielny moduł LED w serii 3SB2.
• Jaki tryb pracy realizuje ten styk? Styk normalnie otwarty (NO) – obwód jest rozwarty w stanie spoczynku, a zamyka się po naciśnięciu lub uruchomieniu elementu sterującego. Po zwolnieniu styk wraca do pozycji otwartej.
• Czy blok można zamontować w dowolnym przycisku serii 3SB2? Tak, blok 3SB2404-0B jest kompatybilny ze wszystkimi modułami sterującymi i sygnalizatorami z rodziny 3SB2 (przyciski, przełączniki obrotowe, dźwignie, sygnalizatory). Należy jedynie dopasować typ przyłącza (kabel płaski lub złącze lutowane) do potrzeb instalacji.
