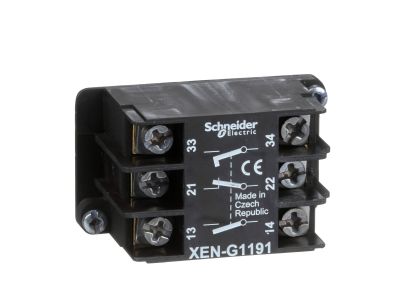

Blok styków samopowrót 1NC+2NO zaciski śrubowe.do montażu z przodu, Harmony XAC | XENG1191 Schneider Electric

Opis i Kluczowe Cechy

Blok styków Schneider Electric z serii Harmony XAC, o oznaczeniu katalogowym XENG1191, to zaawansowany komponent sterowniczy zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się konfiguracją styków 1NC (normalnie zamknięty) oraz 2NO (normalnie otwarte), co pozwala na realizację złożonych schematów sterowania w układach automatyki. Dzięki zastosowaniu mechanizmu samopowrotnego, styki wracają do swojej pozycji wyjściowej natychmiast po zwolnieniu nacisku, co jest kluczowe dla precyzyjnego operowania maszynami.

• Wysoka trwałość: Produkt został zaprojektowany tak, aby wytrzymać intensywną eksploatację, co minimalizuje potrzebę częstych konserwacji i wymian.
• Bezpieczeństwo: Stopień ochrony IP20 gwarantuje zabezpieczenie przed przypadkowym dotknięciem części pod napięciem palcem, co znacząco podnosi standardy BHP w miejscu pracy.
• Odporność środowiskowa: Szeroki zakres temperatur pracy od -40°C do 70°C sprawia, że blok styków może być stosowany zarówno w chłodniach, jak i w warunkach wysokiej temperatury technologicznej.
• Czytelność: Jasne i trwałe oznaczenie zacisków z boku obudowy eliminuje ryzyko błędów podczas krosowania przewodów.

Zgodność z Normami

Produkt marki Schneider Electric został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Blok styków spełnia wymagania dotyczące aparatury sterowniczej niskiego napięcia, zapewniając niezawodną izolację oraz odpowiednią wytrzymałość dielektryczną. Wykorzystanie sprawdzonych materiałów konstrukcyjnych gwarantuje długowieczność urządzenia nawet w środowiskach o podwyższonym zapyleniu czy wibracjach.

Zastosowanie

Blok styków XENG1191 jest dedykowany przede wszystkim do montażu w wiszących stacjach sterowania (kasetach sterowniczych) serii Harmony XACA, XACA9, XACM oraz XACB. Znajduje on szerokie zastosowanie w:

• Sterowaniu suwnicami i wciągnikami w halach produkcyjnych.
• Obsłudze systemów transportu bliskiego i przenośników taśmowych.
• Konfiguracji pulpitów sterowniczych maszyn budowlanych.
• Modernizacji istniejących układów sterowania wymagających dodatkowych punktów stykowych.

Wskazówki Montażowe

Instalacja bloku styków jest intuicyjna dzięki modułowej konstrukcji systemu Harmony. Aby zapewnić optymalną pracę urządzenia, należy przestrzegać poniższych zaleceń:

• Montaż z przodu: Blok należy zatrzasnąć w dedykowanym gnieździe kasety sterowniczej, upewniając się, że mechanizm jest stabilnie osadzony.
• Połączenia elektryczne: Wykorzystaj zaciski śrubowe do pewnego zamocowania przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, aby zapewnić maksymalną powierzchnię styku.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapobiec luzowaniu się połączeń pod wpływem wibracji maszyny.
• Weryfikacja: Po zakończeniu montażu należy sprawdzić poprawność działania styków NC i NO za pomocą miernika ciągłości obwodu przed podaniem napięcia zasilającego.

FAQ

• Czy ten blok styków pasuje do innych kaset niż Harmony XAC? Produkt jest optymalizowany pod kątem serii XACA, XACM oraz XACB. Przed montażem w innych systemach należy zweryfikować kompatybilność mechaniczną uchwytów.
• Jaki jest stopień ochrony tego komponentu? Blok posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm.
• Czy styki są wymienne? Konstrukcja modułowa pozwala na szybką wymianę całego bloku styków w przypadku awarii lub zmiany konfiguracji sterowania, co skraca czas przestoju maszyny.
