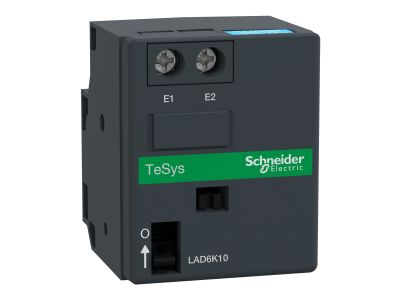

Blok styków pomocniczych zatrzaskowych TeSys 24V DC/AC 50-60Hz | LAD6K10B Schneider Electric

Opis i Kluczowe Cechy

Blok zatrzasku mechanicznego Schneider Electric o numerze katalogowym LAD6K10B to zaawansowane akcesorium z serii TeSys, zaprojektowane w celu zwiększenia funkcjonalności styczników i przekaźników sterujących. Głównym zadaniem tego modułu jest mechaniczne podtrzymanie stanu załączenia aparatu po zaniku napięcia na cewce głównej, co jest kluczowe w układach wymagających pamięci stanu lub oszczędności energii. Urządzenie charakteryzuje się uniwersalnością zasilania, obsługując napięcie sterujące wynoszące 24 V zarówno dla prądu przemiennego (AC 50/60 Hz), jak i prądu stałego (DC). Dzięki kompaktowej konstrukcji i systemowi zatrzaskowemu, montaż na froncie stycznika jest błyskawiczny i nie wymaga specjalistycznych narzędzi.

• Uniwersalne napięcie sterujące: Praca w zakresie 24 V AC/DC pozwala na standaryzację projektów automatyki.
• Wysoka kompatybilność: Moduł współpracuje z szeroką gamą styczników TeSys Deca (dawniej TeSys D), w tym modelami od LC1D09 do LC1D65A.
• Mechaniczna pewność: Gwarantuje utrzymanie styków w pozycji zamkniętej bez konieczności ciągłego zasilania cewki stycznika.
• Trwałość Schneider Electric: Wykonanie z najwyższej jakości materiałów izolacyjnych zapewnia długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Blok LAD6K10B spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej niskiego napięcia. Posiada certyfikację CE oraz UL/CSA, co potwierdza jego dopuszczenie do eksploatacji na rynkach globalnych. Stopień ochrony obudowy oraz odporność na wibracje są zgodne ze standardami serii TeSys, co minimalizuje ryzyko awarii w trudnych warunkach pracy.

Zastosowanie

Blok zatrzaskowy LAD6K10B znajduje szerokie zastosowanie w systemach automatyki przemysłowej i budynkowej. Jest niezastąpiony w układach, gdzie wymagane jest ograniczenie poboru mocy przez cewki styczników (praca impulsowa) oraz w systemach bezpieczeństwa, gdzie stan urządzenia musi zostać zachowany po wystąpieniu zaniku napięcia sterującego. Idealnie sprawdza się w sterowaniu oświetleniem wielkopowierzchniowym, systemach wentylacji oraz w układach logicznych opartych na przekaźnikach sterujących TeSys D. Dzięki kompatybilności z seriami LC1D09...D38 oraz LC1D40A...D65A, jest to rozwiązanie niezwykle elastyczne dla prefabrykatorów rozdzielnic.

Wskazówki Montażowe

Montaż bloku LAD6K10B jest intuicyjny i odbywa się poprzez zatrzaśnięcie modułu na przedniej ściance kompatybilnego stycznika lub przekaźnika sterującego. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Przewody sterujące o odpowiednim przekroju należy podłączyć do zacisków śrubowych, dbając o zachowanie zalecanego momentu dokręcania, co zapobiega przegrzewaniu się styków i zapewnia stabilność połączenia elektrycznego. Po zamontowaniu należy przeprowadzić test mechaniczny, sprawdzając poprawność blokowania i odblokowywania mechanizmu przy podaniu impulsu na cewkę zatrzasku.

FAQ

• Czy blok LAD6K10B wymaga stałego zasilania? Nie, urządzenie służy do mechanicznego zatrzaśnięcia stycznika. Do zwolnienia blokady lub jej aktywacji wymagany jest jedynie impuls napięcia 24V.
• Z jakimi stycznikami współpracuje ten moduł? Jest kompatybilny z modelami TeSys D: LC1D09 do LC1D38, nową serią LC1D40A do LC1D65A oraz przekaźnikami sterującymi CAD.
• Czy mogę zasilić blok napięciem 24V DC? Tak, moduł LAD6K10B jest przystosowany do pracy zarówno z napięciem 24V AC (50/60 Hz), jak i 24V DC.
