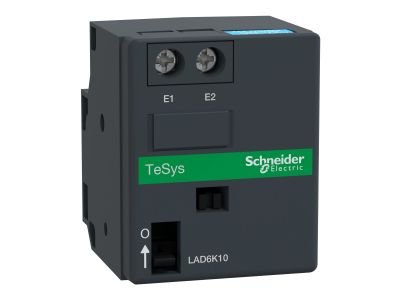

Blok styków pomocniczych zatrzaskowych TeSys 110-127VDC/AC 50-60Hz | LAD6K10F Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych zatrzaskowych LAD6K10F firmy TeSys (gama produktów TeSys) to dedykowany komponent umożliwiający realizację funkcji zatrzasku mechanicznego w układach sterowania. Zaprojektowany do współpracy z wybranymi stycznikami serii TeSys D i przekaźnikami sterującymi TeSys D, oferuje niezawodne utrzymanie stanu załączenia stycznika nawet po zaniku napięcia sterującego. Urządzenie zasilane napięciem sterującym 110/127 V AC 50/60 Hz oraz 110/127 V DC, co ułatwia integrację z popularnymi instalacjami przemysłowymi.

• Napięcie sterujące 110/127 V AC (50/60 Hz) i 110/127 V DC: Kompatybilność z szerokim zakresem napięć przemysłowych – uproszczone projektowanie układów zarówno dla obwodów prądu przemiennego, jak i stałego.
• Zgodność z wieloma stycznikami TeSys D: Pasuje do modeli LC1D09…D38, LC1D40A…D65A, LC1DT20…DT40, LC1DT60A…DT80A oraz przekaźników sterujących TeSys D – elastyczne zastosowanie bez konieczności zmiany konstrukcji szafy sterowniczej.
• Funkcja zatrzasku mechanicznego: Po wysterowaniu stycznik pozostaje załączony – zwiększone bezpieczeństwo i stabilność pracy w sytuacjach zaniku napięcia w obwodzie sterowniczym.
• Konstrukcja zatrzaskowa: Mechaniczne utrzymanie stanu bez konieczności ciągłego podawania napięcia na cewkę – oszczędność energii i mniejsze obciążenie termiczne elementów.
• Bezawaryjna praca w standardowych warunkach przemysłowych: Element pomocniczy zaprojektowany do długotrwałej eksploatacji w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Blok styków LAD6K10F został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i standardami DIN obowiązującymi dla aparatury modułowej. Posiada certyfikację CE, potwierdzającą spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej. Montaż i eksploatacja zgodnie z danymi technicznymi producenta gwarantują niezawodność i bezpieczeństwo systemu sterowania.

Zastosowanie

Dzięki funkcji zatrzasku mechanicznego oraz szerokiej kompatybilności blok LAD6K10F znajduje zastosowanie w układach wymagających stabilnego i energetycznie oszczędnego sterowania stycznikami i przekaźnikami.

• Sterowanie silnikami i odbiornikami w instalacjach, w których konieczne jest utrzymanie załączenia po zaniku napięcia sterowniczego (np. układy bezpieczeństwa, oświetlenie awaryjne).
• Impulsowe załączanie i podtrzymanie styczników w szafach sterowniczych maszyn i linii produkcyjnych.
• Integracja z przekaźnikami sterującymi TeSys D w systemach automatyki budynkowej i przemysłowej.
• Tworzenie rozgałęźnych układów pamięci (tzw. samopodtrzymanie) bez dodatkowych modułów logicznych.

Wskazówki Montażowe

Montaż bloku styków LAD6K10F powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej instalacji. Element mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej, zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych dobrać do spodziewanego prądu w obwodzie sterowniczym. Moment dokręcania zacisków stosować zgodnie z wartościami podanymi w karcie katalogowej – nie wolno przekraczać maksymalnych wartości, aby uniknąć uszkodzenia izolacji.

FAQ

• Czy blok LAD6K10F jest fabrycznie wyposażony w podświetlenie LED? W dostępnych danych technicznych nie ma informacji o wbudowanym podświetleniu. Funkcję sygnalizacji stanu można zrealizować za pomocą zewnętrznych wskaźników LED podłączonych do obwodu pomocniczego.
• Jaki stopień ochrony ma blok styków LAD6K10F? Producent nie podaje w danych technicznych stopnia ochrony dla tego komponentu. W typowych zastosowaniach wewnątrz rozdzielnic przyjmuje się standard IP20, jednak ostateczny stopień ochrony zależy od obudowy, w której montowany jest moduł.
• W jaki sposób realizowana jest funkcja zatrzasku mechanicznego? Po podaniu napięcia sterującego (110-127 V AC/DC) na cewkę stycznika współpracującego z blokiem LAD6K10F, mechanizm zatrzasku zostaje zadziałany i utrzymuje stycznik w stanie załączenia – nawet po zaniku napięcia sterowniczego. Zwolnienie zatrzasku następuje po odcięciu napięcia na cewkę odblokowującą (jeśli przewidziano w układzie) lub po mechanicznym zwolnieniu.
