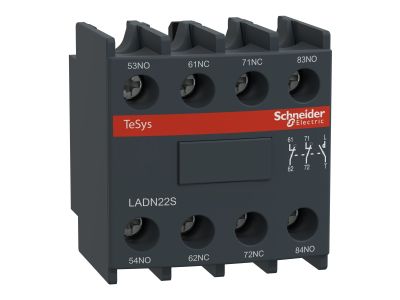

Blok styków pomocniczych wyprzedzających LC1 2NO 2NC zac skrz, czerwone do obw. bezp, Tesys | LADN22S Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych TeSys Deca o numerze katalogowym LADN22S to zaawansowany komponent elektroinstalacyjny zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie oferuje konfigurację styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), co pozwala na wszechstronne monitorowanie stanu pracy styczników i przekaźników sterujących. Kluczowym wyróżnikiem tego modelu jest czerwony kolor obudowy przedniej, który jednoznacznie identyfikuje komponent jako element dedykowany do pracy w łańcuchach bezpieczeństwa i obwodach krytycznych.

• Wysoka obciążalność: Styki posiadają wartość znamionową prądu do 10 A przy napięciu izolacji dochodzącym do 690 V AC, co gwarantuje niezawodność w wymagających aplikacjach przemysłowych.
• Styki lustrzane: Certyfikowane styki lustrzane NC zapewniają najwyższy poziom bezpieczeństwa, umożliwiając precyzyjne monitorowanie stanu styków głównych stycznika.
• Bezzwłoczne działanie: Mechanizm styków działa natychmiastowo, co jest kluczowe dla systemów automatyki wymagających szybkiej reakcji na zmianę stanu urządzenia nadrzędnego.
• Zaciski śrubowe: Solidne połączenie przewodów realizowane jest za pomocą sprawdzonych zacisków śrubowych, które zapewniają trwały styk elektryczny i odporność na wibracje.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdzają liczne certyfikaty. Blok styków LADN22S spełnia wymagania norm IEC, UL, CSA, CCC oraz EAC, co pozwala na jego bezpieczne stosowanie na rynkach całego świata. Dodatkowo, urządzenie jest częścią programu Green Premium, co oznacza pełną zgodność z dyrektywami RoHS i REACH. Schneider Electric zapewnia pełną przejrzystość w kwestii wpływu produktu na środowisko oraz dostarcza szczegółowe instrukcje dotyczące utylizacji po zakończeniu cyklu życia produktu.

Zastosowanie

Blok styków LADN22S znajduje szerokie zastosowanie w nowoczesnych systemach sterowania i automatyki przemysłowej. Dzięki czerwonej obudowie jest idealnym rozwiązaniem do:

• Monitorowania stanu wyłączników awaryjnych i kurtyn bezpieczeństwa w łańcuchach bezpieczeństwa.
• Sygnalizacji stanu pracy styczników serii TeSys Deca (LC1D), TeSys F (LC1F) oraz przekaźników sterujących CAD.
• Tworzenia układów blokad elektrycznych w rozdzielnicach niskiego napięcia.
• Systemów automatyki budynkowej i przemysłowej, gdzie wymagana jest wysoka niezawodność i czytelna identyfikacja obwodów ochronnych.

Wskazówki Montażowe

Montaż bloku styków LADN22S jest niezwykle prosty i nie wymaga użycia specjalistycznych narzędzi. Urządzenie montuje się bezpośrednio na przedniej części stycznika lub przekaźnika za pomocą mechanizmu zatrzaskowego, co zapewnia stabilne i pewne osadzenie. Przed przystąpieniem do montażu należy upewnić się, że zasilanie obwodu głównego jest odłączone. Podczas podłączania przewodów do zacisków śrubowych zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapobiec przegrzewaniu się styków i zapewnić długotrwałą bezawaryjną pracę. Kompaktowa konstrukcja nie zwiększa znacząco gabarytów urządzenia bazowego, co pozwala na optymalne wykorzystanie miejsca na szynie DIN.

FAQ

• Czy blok LADN22S pasuje do wszystkich styczników Schneider Electric? Produkt jest dedykowany do serii TeSys Deca (LC1D), TeSys F (LC1F) oraz przekaźników CAD. Przed montażem należy sprawdzić kompatybilność z konkretnym modelem urządzenia bazowego.
• Dlaczego obudowa styków jest czerwona? Czerwony kolor jest standardem przemysłowym dla komponentów pracujących w obwodach bezpieczeństwa, co ułatwia szybką identyfikację wizualną podczas serwisu lub inspekcji.
• Co oznacza termin "styki lustrzane"? Styki lustrzane NC są zaprojektowane tak, aby nigdy nie były zamknięte w tym samym czasie, gdy styki główne stycznika są zamknięte, co jest kluczowe dla niezawodności systemów bezpieczeństwa.
