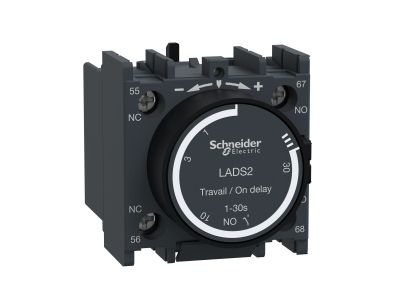

Blok styków pomocniczych wyprzedzających 1-30s 1NO 1NC zaciski skrzynkowe, TeSys K, D | LADS2 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych Schneider Electric z serii TeSys, o numerze katalogowym LADS2, to zaawansowany komponent automatyki przemysłowej zaprojektowany do współpracy ze stycznikami serii TeSys D oraz TeSys K. Urządzenie to pełni funkcję styków wyprzedzających z regulowanym opóźnieniem czasowym w zakresie od 1 do 30 sekund, co pozwala na precyzyjne sekwencjonowanie operacji łączeniowych w układach sterowania. Wyposażenie w konfigurację styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) umożliwia wszechstronne zastosowanie w logice przekaźnikowej.

• Regulacja czasowa: Szeroki zakres nastawy od 1 do 30 sekund pozwala na optymalne dostosowanie czasu wyprzedzenia do wymagań konkretnego procesu technologicznego.
• Niezawodne połączenia: Zastosowanie zacisków skrzynkowych gwarantuje trwały i pewny styk elektryczny, minimalizując ryzyko poluzowania się przewodów pod wpływem drgań.
• Kompaktowa budowa: Moduł montowany jest bezpośrednio na froncie stycznika, co oszczędza cenne miejsce na szynie DIN wewnątrz szafy sterowniczej.
• Wysoka trwałość: Mechaniczna wytrzymałość komponentu zapewnia długą żywotność nawet przy intensywnej eksploatacji w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach profesjonalnych. Blok styków LADS2 spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE oraz UL/CSA, co umożliwia jego stosowanie w projektach realizowanych na rynkach globalnych. Stopień ochrony obudowy oraz izolacja materiałów są zgodne z najwyższymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Blok styków pomocniczych wyprzedzających znajduje szerokie zastosowanie w zaawansowanych układach automatyki, gdzie wymagana jest określona kolejność załączania sygnałów względem styków głównych stycznika. Jest idealnym rozwiązaniem w układach rozruchowych gwiazda-trójkąt, systemach sterowania wentylacją, a także w układach sygnalizacji stanu pracy maszyn. Dzięki funkcji wyprzedzenia, inżynierowie mogą skutecznie eliminować stany nieustalone w obwodach sterowania, chroniąc wrażliwe komponenty elektroniczne przed niepożądanymi pikami napięcia lub błędami logicznymi podczas przełączania dużych obciążeń.

Wskazówki Montażowe

Montaż bloku LADS2 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Moduł należy zatrzasnąć na przedniej części kompatybilnego stycznika TeSys D lub K. Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone. Podczas podłączania przewodów do zacisków skrzynkowych, zaleca się stosowanie tulejek kablowych dla zapewnienia najlepszej przewodności. Należy przestrzegać zalecanego momentu dokręcania, aby uniknąć uszkodzenia gniazd zaciskowych. Po zamontowaniu, zakres czasowy 1-30s ustawia się za pomocą pokrętła znajdującego się na panelu czołowym urządzenia.

FAQ

• Czy blok LADS2 wymaga osobnego zasilania? Nie, blok styków pomocniczych jest elementem pasywnym sterowanym mechanicznie przez ruch zwory stycznika, na którym jest zamontowany.
• Z jakimi seriami styczników współpracuje ten moduł? Produkt jest dedykowany do współpracy z rodziną styczników TeSys D oraz TeSys K marki Schneider Electric.
• Jaki jest zakres nastawy czasu? Urządzenie pozwala na płynną regulację opóźnienia wyprzedzającego w przedziale od 1 do 30 sekund.
• Czy styki 1NO i 1NC są odizolowane galwanicznie? Tak, styki pomocnicze zapewniają separację obwodów, co pozwala na ich wykorzystanie w różnych gałęziach układu sterowania.
