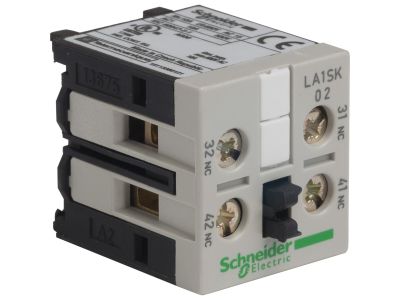

Blok styków pomocniczych TeSys SK 2NC | LA1SK02 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych TeSys SK o symbolu LA1SK02 to dedykowane akcesorium do styczników serii TeSys SK, wyposażone w dwa styki normalnie zamknięte (NC). Element ten służy do sygnalizacji stanu łączeniowego oraz realizacji układów sterowania pomocniczego. Kompaktowa konstrukcja umożliwia szybki montaż bez użycia dodatkowego okablowania strukturalnego, co przyspiesza prace instalacyjne w szafach sterowniczych i rozdzielnicach.

• 2 styki pomocnicze NC: Umożliwiają niezawodne przesyłanie sygnałów o stanie wyłączenia stycznika – idealne do obwodów sygnalizacji awarii, blokad czy sekwencji sterowania.
• Dedykowany do styczników TeSys SK: Gwarantuje pełną kompatybilność mechaniczną i elektryczną, upraszcza projektowanie rozdzielnic i automatyki.
• Łatwy montaż na styczniku: Zatrzaskowe mocowanie bez potrzeby narzędzi – skraca czas instalacji w porównaniu do rozwiązań wymagających przewodów.
• Kompaktowa obudowa: Nie zajmuje dodatkowej szerokości modułu na szynie TH35, co pozwala zachować przejrzystość aranżacji w rozdzielnicy.
• Wysoka trwałość mechaniczna i elektryczna: Przystosowany do intensywnej pracy cyklicznej w aplikacjach przemysłowych i budynkowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z przepisami bezpieczeństwa. Szczegółowe dane dotyczące zgodności z konkretnymi normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Blok styków pomocniczych LA1SK02 znajduje zastosowanie wszędzie tam, gdzie konieczne jest monitorowanie stanu stycznika lub realizacja pomocniczych obwodów sterowania:

• Sygnalizacja stanu załączenia/wyłączenia stycznika w układach automatyki budynkowej (oświetlenie, wentylacja, ogrzewanie).
• Realizacja blokad w układach przełączania źródeł zasilania (szafy SZR).
• Sekwencyjne sterowanie pracą silników w maszynach przemysłowych i liniach produkcyjnych.
• Przekazywanie sygnałów do sterowników PLC lub systemów nadzoru BMS.

Wskazówki Montażowe

Montaż bloku styków pomocniczych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Blok mocuje się bezpośrednio na styczniku TeSys SK poprzez zatrzaśnięcie. Przekrój przewodów przyłączeniowych dobrać do prądu obwodu sterowniczego. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną stycznika i bloku. Prace należy wykonywać w stanie beznapięciowym.

FAQ

• Czy blok LA1SK02 można stosować ze stycznikami innych producentów? Nie – blok jest dedykowany wyłącznie do styczników serii TeSys SK. Zastosowanie z innymi stycznikami może skutkować nieprawidłowym montażem i utratą gwarancji.
• Jaka jest funkcja styków NC w tym bloku? Styki normalnie zamknięte (NC) są zwarte, gdy stycznik pomocniczy (główny) jest w stanie spoczynku (bez napięcia). Zmieniają stan na rozwarty po załączeniu cewki – idealne do sygnalizacji braku napięcia lub awarii.
• Czy blok wymaga osobnego zasilania lub podświetlenia? Nie – jest to pasywny element stykowy. Nie zawiera podświetlenia LED ani obwodów elektronicznych. Napięcie i prąd styków zależą od wymagań obwodu, w którym jest zastosowany – należy sprawdzić katalog producenta dla konkretnej aplikacji.
