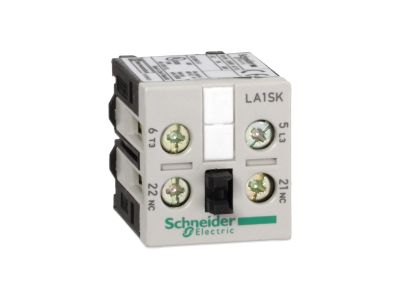

Blok styków pomocniczych TeSys SK 1NO 1NC | LA1SK11 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych bezzwłocznych TeSys SK o symbolu LA1SK11 produkcji Schneider Electricder Electric przeznaczony jest do rozbudowy styczników miniaturowych LC1SK, LP1SK oraz przekaźników CA2SK, CA3SK. Wyposażony w jeden zestyk normalnie otwarty i jeden normalnie zamknięty (1NO+1NC) o obciążalności do 10 A przy napięciu 690 V AC, co zapewnia rezerwę mocy do sterowania odbiornikami o znacznym poborze prądu. Montaż z przodu za pomocą zatrzasku gwarantuje szybki i pewny montaż bez użycia narzędzi.

• Styki 1NO + 1NC: uniwersalna konfiguracja umożliwia zarówno załączanie, jak i rozłączanie obwodów sterowniczych w jednym urządzeniu, upraszczając projekt instalacji.
• Obciążalność 10 A / 690 V AC: wysoka wydajność prądowa i napięciowa pozwala bezpiecznie pracować w obwodach pomocniczych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zaciski śrubowe: trwałe i niezawodne połączenie przewodów, ułatwiające szybki montaż oraz późniejszą kontrolę połączeń.
• Montaż zatrzaskowy z przodu: bezpośrednie mocowanie do stycznika lub przekaźnika bez konieczności stosowania dodatkowych elementów – oszczędność czasu i miejsca w szafie sterowniczej.
• Certyfikaty międzynarodowe (IEC, UL, CSA) i Green Premium: spełnienie rygorystycznych norm bezpieczeństwa oraz zgodność z dyrektywami RoHS i REACh – potwierdzenie ekologicznej i bezpiecznej konstrukcji.

Zgodność z Normami

Blok styków pomocniczych LA1SK11 posiada certyfikaty IEC, UL oraz CSA, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Produkt jest objęty programem Green Premium firmy Schneider Electricder Electric, gwarantującym spełnienie wymogów RoHS i REACh oraz pełną przejrzystość w zakresie wpływu na środowisko.

Zastosowanie

Blok styków pomocniczych TeSys SK rozszerza funkcjonalność styczników i przekaźników, umożliwiając realizację dodatkowych obwodów sterowniczych i sygnalizacyjnych. Sprawdza się w aplikacjach wymagających niezawodnego przekazywania informacji o stanie łącznika.

• Rozbudowa styczników miniaturowych LC1SK i LP1SK o dodatkowe styki pomocnicze do sterowania cewkami kolejnych styczników lub przekaźników.
• Integracja z przekaźnikami CA2SK i CA3SK w celu realizacji sekwencji logicznych w układach automatyki budynkowej i przemysłowej.
• Przekazywanie sygnałów zwrotnych do sterownika PLC lub systemu nadzoru – sygnalizacja załączenia/rozłączenia głównego łącznika.
• Zastosowanie w szafach sterowniczych, gdzie wymagana jest dodatkowa para styków NO/NC do blokad, podtrzymania lub sygnalizacji.

Wskazówki Montażowe

Montaż i podłączenie bloku styków pomocniczych może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Blok mocuje się z przodu stycznika lub przekaźnika za pomocą zatrzasku – nie wymaga narzędzi ani dodatkowych uchwytów. Przewody należy podłączyć do zacisków śrubowych, stosując moment dokręcania oraz przekrój przewodów zgodnie z dokumentacją techniczną producenta. Przed uruchomieniem sprawdzić poprawność i dokręcenie wszystkich połączeń.

FAQ

• Czy blok styków LA1SK11 jest wyposażony w podświetlenie? Nie, blok styków pomocniczych TeSys SK nie posiada wbudowanego podświetlenia. Styki są mechaniczne i nie wymagają zasilania własnego.
• Jaki jest stopień ochrony tego bloku? Stopień ochrony nie został podany w danych katalogowych. Standardowo dla aparatury montowanej wewnątrz szaf sterowniczych przyjmuje się ochronę obudowy szafy – blok należy instalować w rozdzielnicy o odpowiednim IP.
• Czy styki są bezzwłoczne (instantaneous)? Tak, blok LA1SK11 to blok styków pomocniczych bezzwłocznych, co oznacza, że styk przełącza się natychmiastowo wraz ze zmianą stanu cewki stycznika/przekaźnika – bez opóźnienia czasowego.
