Blok styków pomocniczych TeSys 2NO+2NC zaciski śrubowe | LADN22G Schneider Electric

Opis i Kluczowe Cechy

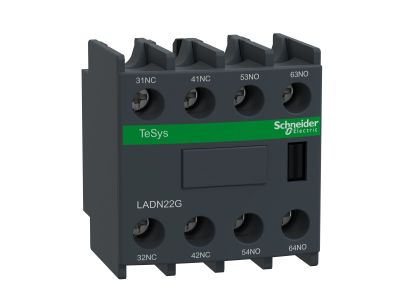

Blok styków pomocniczych Schneider Electric o numerze katalogowym LADN22G to profesjonalny komponent automatyki przemysłowej, zaprojektowany z myślą o rozszerzeniu funkcjonalności styczników z serii TeSys D oraz TeSys F. Urządzenie oferuje konfigurację styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), co pozwala na realizację zaawansowanych układów sterowania, sygnalizacji oraz blokad elektrycznych. Kluczową cechą tego modelu jest charakterystyka styków wyprzedzających, co ma istotne znaczenie w aplikacjach wymagających precyzyjnej sekwencji przełączeń przed zadziałaniem styków głównych stycznika.

• Konfiguracja styków: 2 NO + 2 NC (2 styki zwierne i 2 styki rozwierne).
• Kompatybilność: Pełna integracja z seriami TeSys D (LC1D, LC1DT) oraz TeSys F.
• Zaciski śrubowe: Solidne połączenie mechaniczne gwarantujące odporność na wstrząsy i wibracje.
• Wszechstronność przyłączy: Możliwość podłączenia przewodów o przekroju od 1 mm² do 2,5 mm².

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, charakterystycznymi dla marki Schneider Electric. Jako element systemu TeSys, blok LADN22G spełnia międzynarodowe standardy dotyczące aparatury niskiego napięcia, co zapewnia niezawodność w trudnych warunkach przemysłowych. Wykorzystanie wysokiej jakości materiałów izolacyjnych oraz precyzyjnych mechanizmów stykowych przekłada się na długą żywotność mechaniczną i elektryczną urządzenia, minimalizując ryzyko przestojów w procesach produkcyjnych.

Zastosowanie

Blok styków pomocniczych LADN22G znajduje szerokie zastosowanie w systemach sterowania silnikami oraz w układach automatyki budynkowej i przemysłowej. Dzięki konfiguracji 2NO+2NC idealnie nadaje się do:

• Sygnalizacji stanu pracy stycznika do sterowników PLC lub systemów wizualizacji SCADA.
• Realizacji elektrycznych blokad wzajemnych w układach nawrotnych (lewo-prawo).
• Tworzenia obwodów samopodtrzymania dla cewek styczników.
• Monitorowania bezpieczeństwa w układach sterowania awaryjnego.

Wskazówki Montażowe

Montaż bloku LADN22G jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Urządzenie montuje się bezpośrednio na przedniej części stycznika TeSys D lub F za pomocą zatrzasku, co zapewnia stabilne połączenie mechaniczne. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przekrój przewodów: Przekrój znamionowy wynoszący od 1 mm² do 2,5 mm² pozwala na stabilne przesyłanie sygnałów sterujących bez ryzyka przegrzania punktów styku.
• Typ przewodu: Zaciski śrubowe są przystosowane do przewodów giętkich (linka) oraz stałych (drut), zarówno z końcówkami tulejkowymi, jak i bez nich.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania śrub, aby zapewnić trwały kontakt elektryczny i uniknąć uszkodzenia zacisku.
• Podłączenie: Możliwe jest podłączenie jednego lub dwóch przewodów o przekroju do 2,5 mm² do każdego zacisku, co ułatwia mostkowanie sygnałów.

FAQ

1. Czy blok LADN22G pasuje do wszystkich styczników Schneider Electric?
Blok jest dedykowany do serii TeSys D (modele LC1D i LC1DT) oraz TeSys F. Przed montażem należy zweryfikować kompatybilność z konkretnym modelem stycznika.

2. Co oznacza, że styki są wyprzedzające?
Styki wyprzedzające zmieniają swój stan (zamykają się lub otwierają) w innej sekwencji czasowej względem styków głównych, co jest wykorzystywane w specyficznych aplikacjach sterowania sekwencyjnego.

3. Czy do montażu potrzebne są dodatkowe adaptery?
Nie, blok LADN22G montuje się czołowo na styczniku za pomocą zintegrowanego systemu zatrzaskowego, co zajmuje kilka sekund i nie wymaga dodatkowych akcesoriów.
