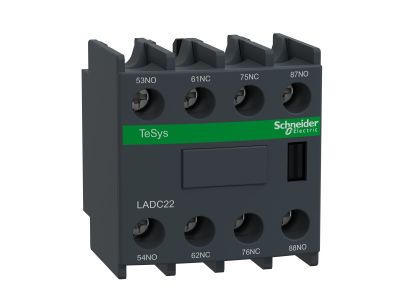

Blok styków pomocniczych TeSys 2NO+2 NC zaciski śrubowe | LADC22 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych Schneider Electric o numerze katalogowym LADC22 to zaawansowany komponent modułowy zaprojektowany dla profesjonalnych systemów automatyki i sterowania. Urządzenie oferuje konfigurację styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), co pozwala na kompleksowe monitorowanie stanu pracy stycznika oraz realizację skomplikowanych układów blokad i sygnalizacji. Kluczową cechą tego modelu jest funkcja styków wyprzedzających, która zapewnia precyzyjną sekwencję przełączania w krytycznych aplikacjach przemysłowych.

• Wszechstronność połączeń: Zaciski śrubowe obsługują przewody o przekroju znamionowym od 1 mm² do 2,5 mm², co gwarantuje stabilne przesyłanie sygnałów sterujących.
• Kompatybilność: Produkt jest w pełni zintegrowany z ekosystemem TeSys, współpracując z przekaźnikami sterującymi TeSys D oraz stycznikami serii TeSys D i TeSys F.
• Elastyczność montażu: Możliwość podłączenia zarówno przewodów sztywnych (drut), jak i giętkich (linka), z tulejkami kablowymi lub bez nich, co znacząco ułatwia prace instalacyjne.
• Trwałość mechaniczna: Solidna konstrukcja Schneider Electric zapewnia długą żywotność nawet przy wysokiej częstotliwości łączeń.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, które są wymagane w nowoczesnym przemyśle. Jako element gamy TeSys, blok LADC22 spełnia międzynarodowe standardy dotyczące aparatury niskiego napięcia, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych. Zastosowanie wysokiej jakości materiałów izolacyjnych oraz precyzyjnych mechanizmów stykowych gwarantuje bezpieczeństwo obsługi oraz minimalizuje ryzyko awarii systemów sterowania.

Zastosowanie

Blok styków pomocniczych LADC22 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz modernizacji linii produkcyjnych. Jest idealnym rozwiązaniem do:

• Realizacji układów samopodtrzymania w układach rozruchowych silników.
• Sygnalizacji stanu pracy maszyn do systemów nadrzędnych PLC lub paneli HMI.
• Tworzenia elektrycznych blokad wzajemnych w układach nawrotnych (lewo-prawo).
• Zarządzania obwodami bezpieczeństwa i alarmowymi w infrastrukturze budynkowej i przemysłowej.

Wskazówki Montażowe

Instalacja bloku styków LADC22 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Aby zapewnić optymalną pracę urządzenia, należy przestrzegać poniższych zaleceń:

• Montaż czołowy: Blok montuje się bezpośrednio na przedniej części stycznika TeSys D lub TeSys F za pomocą zatrzasku, co oszczędza miejsce na szynie DIN.
• Przygotowanie przewodów: Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii, jednak należy pamiętać o odpowiednim odizolowaniu końcówek (ok. 10 mm).
• Moment dokręcania: Należy zachować zalecany moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków lub uszkodzenia gwintu.
• Weryfikacja: Po montażu należy sprawdzić poprawność osadzenia bloku oraz pewność trzymania przewodów w zaciskach skrzynkowych.

FAQ

1. Czy blok LADC22 pasuje do wszystkich styczników Schneider Electric?
Blok jest dedykowany do serii TeSys D oraz TeSys F. Przed montażem należy upewnić się, że dany model stycznika posiada gniazdo do montażu czołowego akcesoriów pomocniczych.

2. Jaka jest różnica między stykami standardowymi a wyprzedzającymi w tym modelu?
Styki wyprzedzające w modelu LADC22 zmieniają swój stan przed stykami głównymi stycznika, co jest kluczowe w aplikacjach wymagających przygotowania obwodu sterowania przed załączeniem mocy.

3. Czy mogę podłączyć dwa przewody do jednego zacisku?
Tak, konstrukcja zacisków śrubowych pozwala na podłączenie dwóch przewodów o przekroju od 1 mm² do 2,5 mm², zarówno giętkich, jak i sztywnych, co ułatwia mostkowanie sygnałów.
