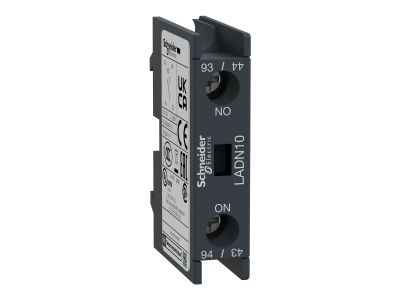

Blok styków pomocniczych TeSys 1NO zaciski śrubowe | LADN10 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych Schneider Electric z serii TeSys, o oznaczeniu katalogowym LADN10, to wysokiej klasy komponent elektroinstalacyjny zaprojektowany do rozbudowy funkcjonalności styczników z rodzin TeSys D oraz TeSys F. Urządzenie zostało wyposażone w jeden styk zwierny (1 NO - Normally Open), który umożliwia skuteczną sygnalizację stanu pracy urządzenia lub realizację układów blokad i sterowania. Kluczowym atutem tego modelu są uniwersalne zaciski śrubowe, które pozwalają na podłączenie przewodów o przekroju znamionowym od 1 mm² do 2,5 mm². Konstrukcja zacisków gwarantuje wysoką odporność na drgania oraz zapewnia trwały styk elektryczny, co jest niezbędne w wymagających warunkach przemysłowych.

• Konfiguracja styków: 1 NO (jeden styk zwierny).
• Kompatybilność: Pełna integracja z seriami TeSys D oraz TeSys F.
• Wszechstronność przyłączy: Możliwość montażu przewodów giętkich i stałych, zarówno z tulejkami kablowymi, jak i bez nich.
• Bezpieczeństwo: Solidna obudowa i mechanizm gwarantujący wysoką niezawodność łączeniową.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań w sektorze energetycznym i automatyce. Blok styków LADN10 spełnia wymagania norm dotyczących aparatury niskiego napięcia, co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność elektromagnetyczną i mechaniczną z dedykowanymi stycznikami Schneider Electric. Wykorzystanie materiałów o wysokiej klasie izolacji zapewnia długowieczność komponentu nawet przy intensywnej eksploatacji w cyklach przemysłowych.

Zastosowanie

Blok styków pomocniczych LADN10 znajduje szerokie zastosowanie w zaawansowanych układach sterowania silnikami oraz systemach automatyki budynkowej i przemysłowej. Jest idealnym rozwiązaniem do:

• Monitorowania stanu pracy stycznika w układach zdalnego nadzoru.
• Realizacji logicznych uzależnień w układach sterowania (np. blokada przed jednoczesnym załączeniem dwóch styczników).
• Przekazywania sygnałów do sterowników PLC o zadziałaniu głównego toru prądowego.
• Obsługi obwodów sygnalizacyjnych i alarmowych w rozdzielnicach elektrycznych.

Wskazówki Montażowe

Montaż bloku styków LADN10 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Komponent montuje się bezpośrednio na przedniej części stycznika TeSys D lub TeSys F za pomocą zatrzasku, co znacznie skraca czas instalacji. Podczas podłączania przewodów należy zwrócić uwagę na przekrój znamionowy wynoszący 2,5 mm², który pozwala na stabilne przesyłanie energii sygnałowej. Zaciski śrubowe obsługują zarówno jeden, jak i dwa przewody jednocześnie (1...2.5 mm²), co ułatwia mostkowanie sygnałów. Zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić optymalny docisk kabla bez ryzyka uszkodzenia gwintu.

FAQ

• Czy blok LADN10 pasuje do wszystkich styczników TeSys? Produkt jest dedykowany do serii TeSys D oraz TeSys F. Przed montażem należy zweryfikować kompatybilność z konkretnym modelem stycznika.
• Jakie przewody można podłączyć do zacisków śrubowych? Można stosować przewody sztywne (drut) oraz giętkie (linka) o przekroju od 1 do 2,5 mm², z końcówkami kablowymi lub bez nich.
• Czy styk 1 NO jest stykiem beznapięciowym? Tak, jest to styk pomocniczy, który zmienia swój stan (zamyka się) w momencie zadziałania stycznika głównego.
