Łącznik pomocniczy, elektron. opóźniony, opóźnione rozłącz. bez napięcia pomocniczego | 3RA2815-1AW10 Siemens

Alternatywny kod produktu: 3RA28151AW10

Opis i Kluczowe Cechy

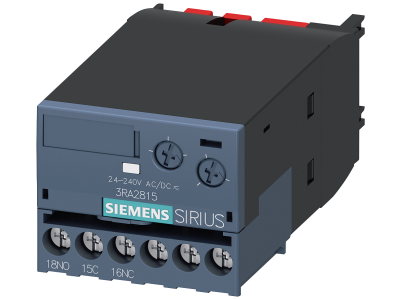

Elektroniczny łącznik pomocniczy opóźniony Siemens 3RA2815-1AW10 z rodziny SIRIUS 3RA28 przeznaczony jest do montażu na stycznikach 3RT2 oraz stycznikach pomocniczych 3RH2 w zakresie wielkości S00–S3. Urządzenie realizuje opóźnione rozłączanie bez napięcia pomocniczego, co pozwala na niezależne od sterowania funkcje czasowe – eliminuje błędy okablowania i skraca czas testów. Szeroki zakres napięcia zasilania AC/DC 24–240 V zapewnia uniwersalność w różnych instalacjach przemysłowych i budynkowych.

• Szeroki zakres napięcia AC/DC 24–240 V: Działa zarówno w obwodach prądu przemiennego, jak i stałego, co upraszcza magazynowanie i pozwala stosować jeden model w różnych aplikacjach.
• Opóźnione rozłączanie bez napięcia pomocniczego: Umożliwia realizację opóźnień czasowych bez konieczności podawania zewnętrznego napięcia sterującego – redukuje okablowanie i koszty instalacji.
• Zintegrowana blokada elektryczna i warystor (obwód ochronny): Wbudowana ochrona przed przepięciami i blokada przed przypadkowym zadziałaniem zwiększa bezpieczeństwo i niezawodność układu.
• Beznarzędziowe podłączanie (technika przyłączy śrubowych lub sprężynowych): Skraca czas montażu i minimalizuje ryzyko błędów połączeń – dostępne w wersji z zaciskami śrubowymi lub sprężynowymi (w zależności od wariantu).
• Mocowanie bezpośrednio na styczniku (montaż czołowy): Oszczędza miejsce na szynie TH35 – łącznik nie zajmuje dodatkowej przestrzeni w rozdzielnicy.

Zgodność z Normami

Łącznik pomocniczy Siemens 3RA2815-1AW10 spełnia wymagania międzynarodowych aprobat, w tym IEC, CCC oraz UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania w instalacjach na całym świecie. Urządzenie posiada certyfikat CE i jest zgodne z europejskimi standardami bezpieczeństwa.

Zastosowanie

Elektroniczny łącznik opóźniony doskonale sprawdza się w układach automatyki przemysłowej i inteligentnych budynkach, gdzie wymagane jest precyzyjne opóźnienie czasowe przy wyłączaniu obwodów. Dzięki szerokiemu zakresowi napięcia i opóźnieniu bez napięcia pomocniczego może być stosowany w aplikacjach wymagających separacji galwanicznej i niezależności od sterownika.

• Sterowanie sekwencyjne – opóźnione wyłączanie silników, wentylatorów lub pomp w procesach technologicznych.
• Automatyka budynkowa – opóźnione gaszenie oświetlenia lub zamykanie rolet po zaniku sygnału sterującego.
• Systemy bezpieczeństwa – opóźnione odcięcie zasilania w przypadku awarii, np. w układach wentylacji oddymiania.
• Zabezpieczenie styczników – opóźnione rozłączanie w obwodach z indukcyjnościami, aby wydłużyć żywotność zestyków.

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Urządzenie mocuje się bezpośrednio na styczniku 3RT2 lub 3RH2 (wielkość S00–S3) – nie wymaga oddzielnej szyny TH35. Przewody należy podłączać zgodnie z dokumentacją producenta, stosując odpowiednie narzędzia i moment dokręcania zacisków. Przekrój przewodów powinien być dobrany do prądu obciążenia (szczegóły w karcie katalogowej). Należy bezwzględnie przestrzegać instrukcji bezpieczeństwa.

FAQ

• Czy łącznik ma podświetlenie LED? Nie – w danych produktu nie przewidziano wbudowanego podświetlenia. Stan pracy można monitorować za pomocą dodatkowych sygnalizatorów.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje konkretnego stopnia IP dla tego łącznika. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic charakteryzuje się IP20, jednak szczegółowe dane znajdują się w dokumentacji technicznej.
• Jak działa tryb opóźnionego rozłączania bez napięcia pomocniczego? Łącznik po zaniku napięcia sterującego utrzymuje włączenie przez nastawiony czas, a następnie samoczynnie rozłącza obwód. Nie wymaga zewnętrznego źródła napięcia do generowania opóźnienia – całość realizowana jest elektronicznie z wykorzystaniem wbudowanego warystora.
