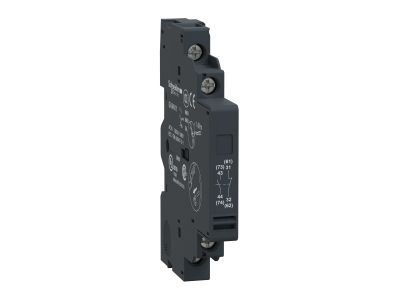

Blok styków pomocniczych do wyłącznika silnikowego GV2 i GV3 1NO 1NC, TeSys | GVAN11 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych GVAN11 z serii TeSys to zaawansowany komponent elektroinstalacyjny zaprojektowany przez firmę Schneider Electric, dedykowany do współpracy z wyłącznikami silnikowymi z serii GV2 oraz GV3. Urządzenie to zostało wyposażone w dwa styki pomocnicze: jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC), co pozwala na precyzyjne monitorowanie stanu pracy wyłącznika głównego w systemach automatyki i sterowania. Dzięki integracji z wyłącznikami silnikowymi, które oferują trzy rodzaje zabezpieczeń w jednym aparacie (przed przeciążeniem, zwarciem oraz zanikiem fazy), blok GVAN11 staje się kluczowym elementem zapewniającym ciągłość procesów technologicznych.

• Wysoka zdolność zwarciowa: Konstrukcja styków pozwala na bezpieczną pracę w wymagających warunkach przemysłowych bez konieczności stosowania dodatkowego dobezpieczenia aparatów.
• Konfiguracja styków 1NO + 1NC: Umożliwia jednoczesne przesyłanie sygnału o załączeniu urządzenia oraz sygnału błędu lub wyłączenia do sterownika PLC lub układów sygnalizacyjnych.
• Bezpieczeństwo eksploatacji: Możliwość zablokowania aparatu na kłódkę bez konieczności stosowania dodatkowych akcesoriów znacząco podnosi standardy LOTO (Lockout/Tagout) w zakładzie pracy.
• Kompaktowa budowa: Montaż boczny pozwala na optymalne wykorzystanie przestrzeni wewnątrz szafy sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w profesjonalnych aplikacjach elektro-technicznych. Blok styków GVAN11 spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE oraz UL/CSA, co potwierdza najwyższą jakość wykonania oraz bezpieczeństwo użytkowania na rynkach globalnych. Stopień ochrony obudowy zapewnia odporność na wnikanie ciał stałych, co jest kluczowe w środowisku przemysłowym.

Zastosowanie

Blok styków pomocniczych GVAN11 znajduje szerokie zastosowanie w układach sterowania silnikami elektrycznymi, gdzie niezbędna jest informacja zwrotna o stanie pracy wyłącznika silnikowego. Jest idealnym rozwiązaniem dla:

• Systemów automatyki przemysłowej do sygnalizacji zadziałania wyzwalaczy termicznych lub magnetycznych.
• Układów sterowania pompami i wentylatorami, gdzie wymagana jest blokada elektryczna między różnymi sekcjami zasilania.
• Szaf rozdzielczych niskiego napięcia, w których monitorowanie stanu zabezpieczeń silnikowych jest krytyczne dla bezpieczeństwa maszyn.
• Integracji z systemami nadrzędnymi typu SCADA poprzez wejścia cyfrowe sterowników PLC.

Wskazówki Montażowe

Montaż bloku styków GVAN11 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Urządzenie montuje się z boku wyłącznika silnikowego GV2 lub GV3 za pomocą zatrzasków, co zapewnia stabilne połączenie mechaniczne i elektryczne. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk i uniknąć przegrzewania się przewodów. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądów sterowniczych, co gwarantuje bezawaryjną komunikację z układem sterowania. Przed przystąpieniem do prac należy upewnić się, że zasilanie główne jest odłączone, a aparat zablokowany w pozycji wyłączonej.

FAQ

• Czy blok GVAN11 wymaga dodatkowych adapterów do montażu na GV2? Nie, blok jest w pełni kompatybilny i montowany bezpośrednio na boku wyłącznika silnikowego serii GV2 lub GV3.
• Czy styki pomocnicze mogą pracować w obwodach bezpieczeństwa? Tak, konfiguracja 1NO + 1NC pozwala na realizację funkcji monitorowania i sygnalizacji stanów awaryjnych, co wspiera systemy bezpieczeństwa maszynowego.
• Czy blokada na kłódkę dotyczy samego bloku styków? Blokada na kłódkę jest funkcjonalnością wyłącznika silnikowego, z którym blok GVAN11 współpracuje, co pozwala na zabezpieczenie całego zestawu przed nieautoryzowanym załączeniem.
