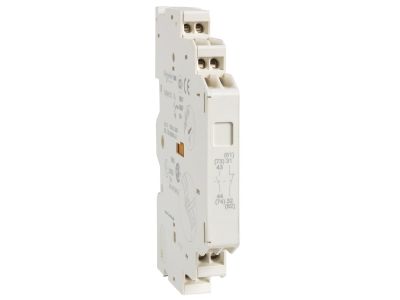

Blok styków pomocniczych do wyłącznika silnikowego GV2 i GV3 1NO 1NC | GVAN113 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych GVAN113 przeznaczony jest do wyłączników silnikowych serii GV2 i GV3 firmy Schneider Electric. Wyposażony w jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), umożliwia niezależną sygnalizację stanu pracy wyłącznika oraz realizację zaawansowanych układów sterowania. Dzięki kompaktowej budowie montuje się go bezpośrednio z boku wyłącznika, nie zajmując dodatkowej przestrzeni na szynie DIN.

• 1 styk NO + 1 styk NC: Dwa tory stykowe pozwalają na jednoczesne przekazanie informacji o załączeniu i wyłączeniu wyłącznika, co upraszcza okablowanie w układach sterowania i sygnalizacji.
• Kompatybilność z wyłącznikami GV2 i GV3: Uniwersalne mocowanie do dwóch popularnych serii wyłączników silnikowych umożliwia stosowanie tego samego bloku w różnych instalacjach, redukując koszty magazynowe.
• Łatwy montaż boczny: Blok zatrzaskuje się bez użycia narzędzi w dedykowanym gnieździe wyłącznika, co skraca czas instalacji i eliminuje ryzyko błędnego podłączenia.
• Trwała konstrukcja: Styki wykonane z materiałów odpornych na zużycie mechaniczne i elektryczne, zapewniają niezawodną pracę przez cały okres eksploatacji wyłącznika.

Zgodność z Normami

Blok styków pomocniczych GVAN113 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt został zaprojektowany zgodnie ze standardami branżowymi dla aparatury modułowej, co gwarantuje jego bezproblemową integrację z systemami rozdzielczymi i sterowniczymi.

Zastosowanie

Blok styków pomocniczych GVAN113 stosuje się wszędzie tam, gdzie konieczne jest odseparowane sygnalizowanie stanu wyłącznika silnikowego lub realizacja logiki sterowania. Sprawdza się zarówno w prostych układach rozruchowych, jak i w zaawansowanych systemach automatyki.

• Sygnalizacja stanu załączenia/wyłączenia wyłącznika silnikowego w szafach sterowniczych.
• Przekazywanie impulsów do styczników, przekaźników lub sterowników PLC w celu realizacji sekwencji rozruchowych i zabezpieczeń.
• Realizacja blokad krzyżowych w układach nawrotnych silników, gdzie wykorzystuje się styki NC do odcięcia drogi załączenia przy aktywnej drugiej linii.
• Integracja z systemami BMS (Building Management System) w celu zdalnego monitorowania pracy maszyn i urządzeń.

Wskazówki Montażowe

Montaż bloku styków pomocniczych GVAN113 oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego układu. Blok mocuje się bezpośrednio do boku wyłącznika silnikowego GV2 lub GV3 – nie wymaga montażu na szynie TH35. Podłączenie przewodów wykonuj zgodnie ze schematem elektrycznym dostarczonym z wyłącznikiem; przekroje przewodów dobierz do spodziewanego obciążenia prądowego. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta.

FAQ

• Czy blok styków GVAN113 jest podświetlany? Nie. Jest to beznapięciowy element sygnalizacyjny, który nie posiada własnego źródła światła. Sygnalizacja wymaga podłączenia zewnętrznego obwodu napięciowego (np. lampki kontrolnej).
• Jaki stopień ochrony posiada blok styków? Sam blok nie ma określonego stopnia ochrony IP – uzależniony jest on od obudowy, w której zainstalowany jest wyłącznik silnikowy. W typowej rozdzielnicy wewnętrznej przyjmuje się IP20.
• Czy styk NC działa w trybie bezpiecznym (fail-safe)? Styk normalnie zamknięty (NC) jest zwarty w stanie spoczynkowym wyłącznika (gdy wyłącznik jest wyłączony). Po zadziałaniu wyłącznika rozwiera się – taka konfiguracja jest często używana w układach bezpieczeństwa, ale konkretna funkcja zależy od schematu instalacji.
