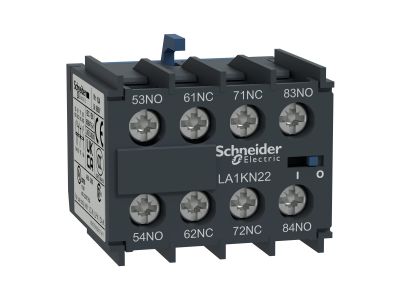

Blok styków pomocniczych do styczników miniaturowych 2NO+2NC zaciski śrubowe, Tesys | LA1KN22 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych Schneider Electric o numerze katalogowym LA1KN22 to wysokiej klasy komponent dedykowany do współpracy ze stycznikami miniaturowymi z serii TeSys. Urządzenie zostało zaprojektowane z myślą o rozszerzeniu funkcjonalności układów sterowania, oferując konfigurację styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte). Dzięki zastosowaniu zacisków śrubowych, moduł gwarantuje trwałe i pewne połączenie elektryczne, co jest kluczowe w środowiskach narażonych na drgania. Kompaktowa konstrukcja pozwala na optymalne wykorzystanie przestrzeni w szafach sterowniczych, a mechanizm zatrzaskowy umożliwia błyskawiczny montaż bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych. Blok styków spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE oraz UL/CSA, co potwierdza jego wysoką jakość wykonania oraz dopuszczenie do eksploatacji na rynkach globalnych. Wykorzystane materiały izolacyjne charakteryzują się wysoką odpornością termiczną, co przekłada się na długą żywotność mechaniczną i elektryczną komponentu.

Zastosowanie

Blok styków pomocniczych LA1KN22 znajduje szerokie zastosowanie w przemyśle, infrastrukturze oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do sterowania wszystkimi rodzajami silników elektrycznych, pracujących zarówno w normalnych, jak i trudnych warunkach serwisowych. Urządzenie doskonale radzi sobie z obsługą obwodów o charakterystyce rezystancyjnej, indukcyjnej oraz pojemnościowej. Może być wykorzystywane w układach sygnalizacji stanu pracy stycznika, blokadach elektrycznych oraz w zaawansowanych systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest precyzyjna informacja zwrotna o statusie urządzenia wykonawczego.

Wskazówki Montażowe

Instalacja bloku styków LA1KN22 jest intuicyjna i przebiega w kilku prostych krokach:

• Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone.
• Moduł należy zamontować czołowo na styczniku miniaturowym TeSys, wykorzystując system zatrzaskowy typu "click".
• Przewody sterownicze należy odizolować na odpowiednią długość i umieścić w zaciskach śrubowych.
• Zaleca się dokręcenie śrub zaciskowych z odpowiednim momentem obrotowym, aby zapobiec przegrzewaniu się styków i zapewnić stabilność połączenia przy długotrwałej eksploatacji.
• Po zakończeniu montażu warto przeprowadzić test ciągłości obwodu, aby zweryfikować poprawność działania styków NO i NC.

FAQ

• Czy blok LA1KN22 pasuje do wszystkich styczników Schneider Electric? Produkt jest dedykowany konkretnie do serii styczników miniaturowych TeSys K. Przed montażem należy sprawdzić kompatybilność z posiadanym modelem stycznika.
• Jaka jest konfiguracja styków w tym modelu? Model LA1KN22 posiada łącznie cztery styki pomocnicze: dwa styki zwierne (2NO) oraz dwa styki rozwierne (2NC).
• Czy montaż wymaga użycia narzędzi? Sam montaż bloku na styczniku odbywa się beznarzędziowo poprzez zatrzask. Śrubokręt będzie potrzebny jedynie do dokręcenia przewodów w zaciskach śrubowych.
