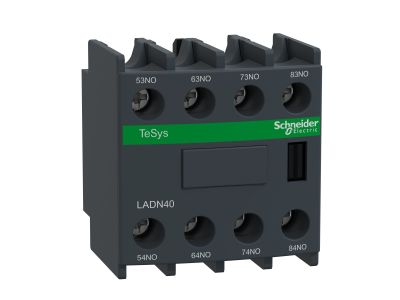

Blok styków pomocniczych 4NO zaciski sprężynowe, Tesys | LADN40 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych LADN40 z serii TeSys to zaawansowane rozwiązanie modułowe od renomowanego producenta Schneider Electric, zaprojektowane z myślą o rozszerzeniu funkcjonalności styczników w układach automatyki przemysłowej. Urządzenie zostało wyposażone w cztery styki zwierne (4NO - Normally Open), które umożliwiają precyzyjne monitorowanie stanu pracy urządzeń oraz realizację skomplikowanych algorytmów sterowania. Kluczowym atutem tego modelu jest zastosowanie nowoczesnych zacisków sprężynowych, które gwarantują trwałe i odporne na wibracje połączenie elektryczne bez konieczności okresowego dokręcania śrub. Taka konstrukcja znacząco skraca czas instalacji i zwiększa niezawodność całego systemu rozdzielczego.

• Konfiguracja styków: 4 styki zwierne (4NO) zapewniające szerokie możliwości w zakresie sygnalizacji i blokad elektrycznych.
• Technologia zacisków: Zaciski sprężynowe eliminują ryzyko poluzowania przewodów pod wpływem drgań mechanicznych.
• Kompatybilność: Pełna integracja z rodziną styczników TeSys Deca (dawniej TeSys D), co pozwala na szybki montaż zatrzaskowy na przedniej płycie stycznika.
• Trwałość: Wysoka wytrzymałość mechaniczna i elektryczna, przystosowana do pracy w wymagających cyklach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach profesjonalnych. Blok styków LADN40 spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i pomocniczej. Posiada certyfikację CE oraz UL/CSA, co umożliwia jego stosowanie na rynkach globalnych. Stopień ochrony obudowy oraz parametry izolacji są dostosowane do standardów przemysłowych, zapewniając bezpieczną eksploatację w szafach sterowniczych o wysokim zagęszczeniu aparatury.

Zastosowanie

Blok styków pomocniczych LADN40 znajduje szerokie zastosowanie w sektorze przemysłowym, infrastrukturze oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do sterowania obwodami o charakterze rezystancyjnym, indukcyjnym oraz pojemnościowym. Specjaliści wykorzystują go w układach sterowania silnikami pracującymi w warunkach normalnych oraz ciężkich (AC-15, DC-13). Doskonale sprawdza się w systemach wentylacji, pompowniach, liniach produkcyjnych oraz w układach SZR (Samoczynne Załączanie Rezerwy), gdzie niezbędna jest precyzyjna informacja o stanie położenia styków głównych stycznika.

Wskazówki Montażowe

Instalacja bloku LADN40 jest intuicyjna i nie wymaga specjalistycznych narzędzi. Montaż odbywa się poprzez zatrzaśnięcie modułu na przedniej części kompatybilnego stycznika TeSys. Podczas podłączania przewodów do zacisków sprężynowych należy pamiętać o odpowiednim odizolowaniu końcówek kabli (zalecane stosowanie tulejek kablowych dla przewodów typu linka, choć zaciski sprężynowe akceptują również drut). Dzięki technologii sprężynowej, siła docisku jest dobierana automatycznie, co eliminuje błędy montażowe związane ze zbyt słabym lub zbyt mocnym dokręceniem zacisku. Przed uruchomieniem należy upewnić się, że blok jest stabilnie osadzony w gnieździe montażowym.

FAQ

• Czy blok LADN40 wymaga narzędzi do montażu na styczniku? Nie, montaż na styczniku odbywa się beznarzędziowo za pomocą systemu zatrzaskowego. Narzędzie (śrubokręt płaski) może być potrzebne jedynie do zwolnienia sprężyny w zacisku podczas wprowadzania przewodu.
• Czy zaciski sprężynowe są odporne na drgania? Tak, jest to jedna z głównych zalet tej technologii. W przeciwieństwie do zacisków śrubowych, sprężyna stale dociska przewód, co zapobiega jego poluzowaniu w maszynach generujących wibracje.
• Czy mogę zamontować ten blok na styczniku innej marki? Bloki styków serii LADN są dedykowane do współpracy z osprzętem Schneider Electric z serii TeSys. Kompatybilność z innymi producentami nie jest gwarantowana.
