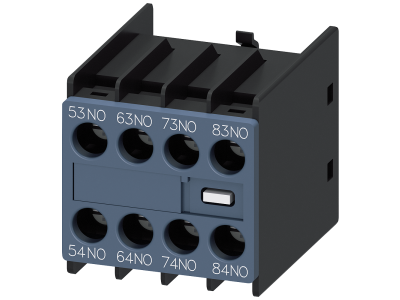

Blok łączników pomocniczych 4NO, tor prąd.: 1NO, 1NO, 1NO, 1NO do styczników pomocniczych, S00 | 3RH2911-1GA40 Siemens

Alternatywny kod produktu: 3RH29111GA40

Opis i Kluczowe Cechy

Blok łączników pomocniczych 3RH2911-1GA40 firmy Siemens wyposażony w cztery niezależne styki normalnie otwarte (4 x NO). Przeznaczony do współpracy ze stycznikami pomocniczymi serii S00, w tym modelami 3RH2140 i 3RH2440. Umożliwia szybkie i proste rozszerzenie układów sterowania w szafach rozdzielczych.

• 4 niezależne styki NO: każdy styk może być wykorzystany do sterowania osobnym obwodem pomocniczym – zwiększa elastyczność konfiguracji układu.
• Kompatybilność ze stycznikami S00 (3RH2140, 3RH2440): łatwa rozbudowa istniejących rozwiązań bez konieczności modyfikacji okablowania.
• Szybki montaż: dedykowane mocowanie do styczników pomocniczych skraca czas instalacji i minimalizuje ryzyko błędów.
• Zastępuje model 3RH2911-4GA40: aktualna wersja produktu zapewniająca ciągłość dostaw i pełną zamienność.
• Przystosowany do trudnych warunków serwisowych: sprawdza się przy obciążeniach rezystancyjnych, indukcyjnych i pojemnościowych w przemyśle, infrastrukturze i budownictwie.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla aparatury łączeniowej oraz posiada certyfikat CE. Został zaprojektowany zgodnie ze standardami DIN, co gwarantuje niezawodność i bezpieczeństwo eksploatacji w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Blok łączników pomocniczych jest uniwersalnym elementem w systemach sterowania i sygnalizacji. Znajduje zastosowanie wszędzie tam, gdzie potrzebne jest przekazywanie wielu sygnałów pomocniczych z jednego źródła (stycznika).

• Sterowanie obwodami pomocniczymi w szafach sterowniczych maszyn i linii produkcyjnych.
• Rozbudowa układów stycznikowych w przemyśle, infrastrukturze oraz budynkach użyteczności publicznej.
• Sygnalizacja stanów pracy (np. załączone/wyłączone) za pomocą wskaźników świetlnych lub wejść PLC.
• W automatyce budynkowej do przekazywania sygnałów sterujących dla siłowników, zaworów i przekaźników.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej instalacji. Blok montuje się bezpośrednio na styczniku pomocniczym serii S00 (modele 3RH2140, 3RH2440) – nie wymaga szyny TH35. Przed przystąpieniem do pracy należy sprawdzić zgodność napięcia i prądu z danymi katalogowymi. Przekroje przewodów oraz moment dokręcania zacisków muszą być zgodne z dokumentacją techniczną producenta. Niedopuszczalne jest użytkowanie urządzenia bez obudowy lub w warunkach przekraczających jego parametry znamionowe.

FAQ

• Czy blok posiada podświetlenie LED? Nie, blok łączników pomocniczych 3RH2911-1GA40 nie jest wyposażony w żadne podświetlenie. Styki są bezpotencjałowe i wymagają zewnętrznego źródła sygnału.
• Jaki jest stopień ochrony (IP)? Blok przeznaczony jest do montażu wewnątrz rozdzielnic i szaf sterowniczych, gdzie typowy stopień ochrony to IP20. Nie jest odporny na działanie wilgoci ani pyłu w środowisku otwartym.
• Jaki tryb pracy mają styki? Wszystkie cztery styki są normalnie otwarte (NO). Oznacza to, że w stanie spoczynku są rozwarte, a zwierają się po załączeniu cewki stycznika, do którego blok jest podłączony.
