Blok łączników pomocniczych 4NC, tor prąd.: 1NC, 1NC, 1NC, 1NC, dla styczników pomocniczych | 3RH2911-2GA04 Siemens

Alternatywny kod produktu: 3RH29112GA04

Opis i Kluczowe Cechy

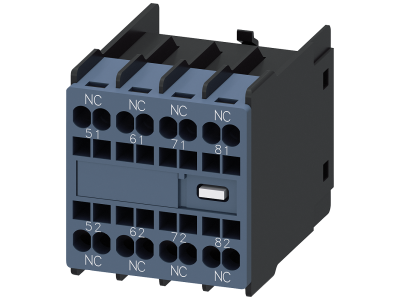

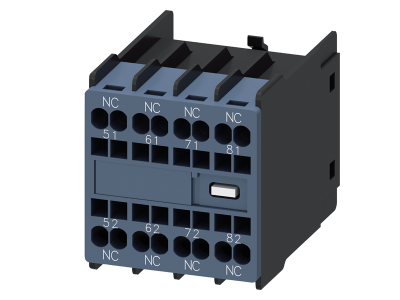

Blok łączników pomocniczych Siemens SIRIUS o symbolu 3RH2911-2GA04 to specjalistyczne rozszerzenie zestyków dla styczników pomocniczych i mocy serii 3RT2 oraz 3RH2. Wyposażony w cztery niezależne zestyki normalnie zamknięte (4×1NC) umożliwia zwiększenie liczby obwodów sygnalizacyjnych i sterowniczych bez konieczności stosowania dodatkowych przekaźników. Montowany z przodu stycznika, bez użycia narzędzi, skraca czas instalacji i upraszcza modernizację istniejących układów.

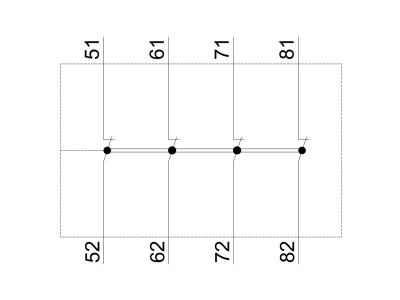

• 4 zestyki NC (normalnie zamknięte): zapewniają cztery niezależne obwody rozwierne, co pozwala na elastyczne projektowanie układów sygnalizacji, blokad i sterowania wieloma odbiornikami jednocześnie.
• Montaż beznarzędziowy z przodu stycznika: blok zatrzaskuje się na obudowie styczników 3RT2/3RH2 bez potrzeby użycia śrub czy narzędzi – skraca czas instalacji i ułatwia rozbudowę.
• Kompatybilny z całą rodziną SIRIUS: dedykowany do styczników mocy 3RT2 i pomocniczych 3RH2 różnych wielkości, co gwarantuje spójność systemu i łatwą dostępność części zamiennych.
• Styki przełączające bez opóźnienia: zestyki reagują natychmiast po załączeniu cewki stycznika, co jest kluczowe w układach wymagających szybkiej sygnalizacji stanu lub blokad krzyżowych.
• Kompaktowa konstrukcja przednia: umieszczenie bloku z przodu stycznika nie zwiększa szerokości zabudowy, oszczędzając miejsce w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Jako element systemu SIRIUS spełnia wymagania standardów DIN dotyczących aparatury łączeniowej i sterowniczej, co potwierdza jego niezawodność w warunkach przemysłowych.

Zastosowanie

Blok łączników pomocniczych 3RH2911-2GA04 znajduje zastosowanie wszędzie tam, gdzie wymagane jest rozszerzenie liczby zestyków pomocniczych w obwodach sterowania i sygnalizacji. Dzięki czterem stykom NC idealnie nadaje się do realizacji układów blokad, sygnalizacji statusu urządzeń oraz dodatkowych obwodów bezpieczeństwa.

• Rozbudowa obwodów sygnalizacji stanu styczników – np. informowanie PLC o załączeniu/wyłączeniu odbiornika.
• Realizacja układów blokad krzyżowych w rozdzielnicach silnikowych – uniemożliwienie jednoczesnego załączenia dwóch sprzecznych urządzeń.
• Dodatkowe obwody sterowania do przekaźników, styczników lub zaworów elektromagnetycznych w automatyce budynkowej i przemysłowej.
• Zastosowanie w układach bezpieczeństwa jako styki NO/NC do monitorowania stanu stycznika głównego.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające cały układ. Blok zatrzaskuje się bezpośrednio na obudowie stycznika 3RT2/3RH2 – nie jest wymagane użycie narzędzi. Należy upewnić się, że zatrzaski weszły w rowki mocujące, a blok jest stabilnie osadzony. Przewody podłączyć do zacisków zgodnie z dokumentacją techniczną stycznika, dobierając przekrój przewodów do przewidywanego prądu obciążenia styków (zgodnie z kartą katalogową stycznika). Po zakończeniu montażu sprawdzić poprawność działania zestyków poprzez próbne załączenie stycznika.

FAQ

• Czy blok łączników posiada podświetlenie LED? Nie, produkt jest wyposażony wyłącznie w zestyki pomocnicze – nie ma wbudowanego podświetlenia. Do sygnalizacji stanu zalecamy oddzielne lampki sygnalizacyjne.
• Jaki jest stopień ochrony bloku łączników? Stopień ochrony zależy od obudowy szafy sterowniczej. Sam blok nie ma określonego IP – jest przeznaczony do montażu wewnątrz rozdzielnic i szaf, które zapewniają odpowiednią ochronę przed pyłem i wilgocią.
• Jaką funkcję pełnią styki normalnie zamknięte (NC) w tym bloku? Styki NC są rozwarte w stanie spoczynku stycznika i zwierają się po załączeniu cewki. Służą np. do sygnalizacji „niepracy” odbiornika lub do realizacji blokady – przerwania obwodu, gdy stycznik jest załączony.
