Blok styków pomocniczych 3NO i 1NC Montaż czołowy do styczników wlk. S00 do S3 Zaciski śrubowe | 3RH2911-1HA31 Siemens

Opis i Kluczowe Cechy

Blok styków pomocniczych Siemens o numerze katalogowym 3RH2911-1HA31 to zaawansowany komponent modułowy zaprojektowany do rozszerzenia funkcjonalności styczników mocy z rodziny SIRIUS. Urządzenie oferuje konfigurację styków 3NO (trzy styki zwierne) oraz 1NC (jeden styk rozwierny), co pozwala na realizację złożonych układów sterowania, sygnalizacji oraz blokad elektrycznych. Dzięki zastosowaniu zacisków śrubowych, instalatorzy otrzymują gwarancję trwałego i pewnego połączenia elektrycznego, odpornego na wstrząsy i wibracje występujące w środowisku przemysłowym. Montaż czołowy (frontowy) pozwala na optymalne wykorzystanie przestrzeni w szafie sterowniczej, nie zwiększając szerokości modułowej aparatury podstawowej.

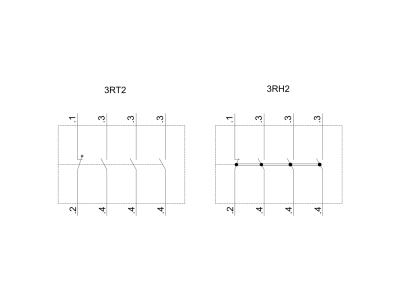

• Konfiguracja styków: 3NO + 1NC zapewnia elastyczność w projektowaniu logiki sterowania.
• Kompatybilność: Dedykowany do styczników Siemens SIRIUS w rozmiarach od S00 do S3 (serie 3RT2.1, 3RT2.2 oraz 3RH21).
• System łączeniowy: Klasyczne zaciski śrubowe umożliwiające stosowanie przewodów sztywnych oraz giętkich z tulejkami.
• Trwałość: Wysoka wytrzymałość mechaniczna i elektryczna typowa dla osprzętu marki Siemens.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go zdatnym do użytku w aplikacjach globalnych. Spełnia wymagania normy IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej i elementów przełączających. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co potwierdza bezpieczeństwo użytkowania w instalacjach przemysłowych na całym świecie. Stopień ochrony zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Blok styków 3RH2911-1HA31 znajduje szerokie zastosowanie w sektorze przemysłowym, infrastrukturze krytycznej oraz nowoczesnym budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Sterowania silnikami: Realizacja układów nawrotnych, gwiazda-trójkąt oraz monitorowanie stanu pracy napędów w trudnych warunkach serwisowych.
• Obwodów pomocniczych: Przełączanie obciążeń rezystancyjnych, indukcyjnych i pojemnościowych w systemach automatyki.
• Sygnalizacji: Przekazywanie informacji o stanie stycznika głównego do sterowników PLC lub paneli operatorskich HMI.
• Blokad elektrycznych: Zabezpieczanie układów przed jednoczesnym załączeniem sprzecznych sekcji zasilania.

Wskazówki Montażowe

Instalacja bloku styków pomocniczych jest szybka i intuicyjna dzięki systemowi zatrzaskowemu. Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych wytycznych:

• Montaż: Blok należy nasunąć na frontową część stycznika głównego (rozmiar S00-S3) aż do wyraźnego kliknięcia mechanizmu blokującego.
• Okablowanie: Przy podłączaniu przewodów należy zachować odpowiedni moment dokręcania śrub, aby uniknąć przegrzewania się styków.
• Przekroje: Zaleca się stosowanie przewodów o przekrojach dostosowanych do prądów sterowniczych, dbając o prawidłowe odizolowanie końcówek.
• Konserwacja: Regularna kontrola wzrokowa stanu zacisków jest zalecana w środowiskach o dużym zapyleniu lub wysokich wibracjach.

FAQ

1. Czy ten blok styków pasuje do starszych styczników serii 3RT1?
Model 3RH2911-1HA31 jest dedykowany do nowszej generacji SIRIUS Innovation (3RT2). W przypadku starszych serii należy zweryfikować kompatybilność w dokumentacji technicznej producenta.

2. Czy montaż bloku wymaga użycia specjalistycznych narzędzi?
Nie, montaż mechaniczny na styczniku odbywa się beznarzędziowo (na zatrzask). Do podłączenia przewodów wymagany jest jedynie standardowy wkrętak płaski lub krzyżakowy.

3. Ile bloków styków pomocniczych można zamontować na jednym styczniku?
Prezentowany model montowany jest czołowo. Liczba dodatkowych styków zależy od wielkości stycznika (S00-S3) oraz ewentualnego wykorzystania styków bocznych.
