Blok styków pomocniczych 2NO Sentron do 5SL 5SY 5SP | 5ST3011 Siemens

Opis i Kluczowe Cechy

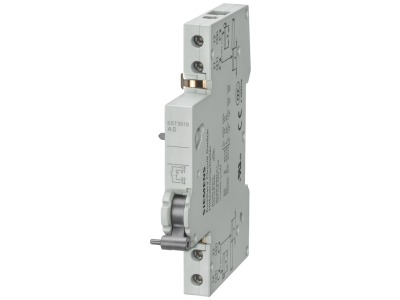

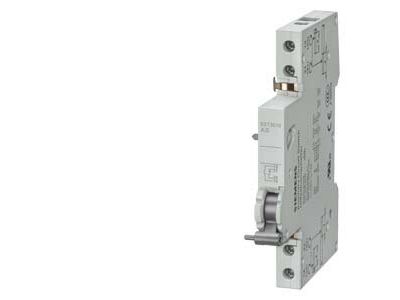

Blok styków pomocniczych Siemens 5ST3011 z serii SENTRON to zaawansowany komponent modułowy, zaprojektowany z myślą o precyzyjnej sygnalizacji stanu pracy aparatury modułowej. Wyposażony w dwa zestyki zwierne (2NO - Normally Open), umożliwia zdalne monitorowanie pozycji styków głównych wyłączników, co jest kluczowe w systemach automatyki budynkowej oraz przemysłowej. Dzięki zastosowaniu innowacyjnej technologii łączeniowej, produkt gwarantuje wysoką niezawodność przesyłu sygnałów sterujących nawet przy niskich prądach.

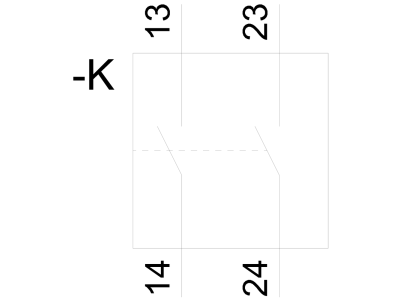

• Konfiguracja styków: Dwa niezależne zestyki zwierne (2NO) pozwalające na jednoczesne sterowanie dwoma obwodami sygnalizacyjnymi.
• Kompatybilność systemowa: Pełna integracja z wyłącznikami nadmiarowo-prądowymi serii 5SL, 5SY, 5SP oraz wyłącznikami różnicowoprądowymi RCCB 5SV i RCBO 5SU1.
• Bezpieczeństwo: Standardowa ochrona przed dotykiem palcem zwiększa bezpieczeństwo personelu podczas prac konserwacyjnych i montażowych.
• Trwałość: Wykonanie z wysokiej jakości materiałów izolacyjnych odpornych na starzenie termiczne, co jest znakiem rozpoznawczym marki Siemens.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania dyrektyw unijnych w zakresie bezpieczeństwa elektrycznego, co potwierdza znak CE. Jako element systemu SENTRON, blok 5ST3011 przechodzi rygorystyczne testy jakościowe, zapewniając pełną kompatybilność elektromagnetyczną oraz mechaniczną z dedykowanymi urządzeniami ochronnymi Siemens.

Zastosowanie

Łącznik pomocniczy 5ST3011 znajduje szerokie zastosowanie wszędzie tam, gdzie niezbędna jest informacja o zadziałaniu zabezpieczeń lub ręcznym wyłączeniu obwodu. Jest idealnym rozwiązaniem dla:

• Systemów BMS: Przekazywanie informacji o stanie wyłączników do sterowników logicznych i systemów wizualizacji.
• Układów sterowania: Realizacja blokad elektrycznych oraz załączanie lampek sygnalizacyjnych na elewacji rozdzielnicy.
• Infrastruktury krytycznej: Monitorowanie ciągłości zasilania w obiektach biurowych, centrach danych oraz zakładach produkcyjnych.
• Modernizacji rozdzielnic: Łatwa rozbudowa istniejących instalacji o funkcje diagnostyczne bez konieczności wymiany głównych aparatów.

Wskazówki Montażowe

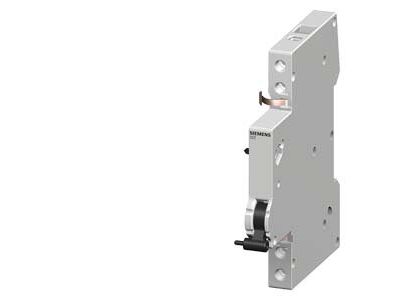

Montaż bloku styków pomocniczych 5ST3011 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Komponent montuje się z boku wyłącznika głównego (zazwyczaj po lewej stronie), wykorzystując fabryczne zatrzaski i sprzęgła mechaniczne. Należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zapewnia optymalny styk i zapobiega utlenianiu miedzi.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby uniknąć poluzowania połączenia pod wpływem drgań, zachowując jednocześnie integralność gwintu.
• Wymagania specjalne: W przypadku montażu z wyłącznikami różnicowoprądowymi RCBO serii 5SU1, wymagane jest zastosowanie dodatkowego złącza o numerze katalogowym 5ST3805-1.

FAQ

1. Czy blok 5ST3011 wymaga oddzielnego zasilania?
Nie, blok styków pomocniczych jest urządzeniem pasywnym, sterowanym mechanicznie przez dźwignię wyłącznika, do którego jest dołączony.

2. Czy można zamontować kilka bloków styków do jednego wyłącznika?
Tak, system modułowy Siemens pozwala na kaskadowe łączenie akcesoriów, jednak należy sprawdzić maksymalną dopuszczalną liczbę komponentów dodatkowych dla danej serii wyłącznika w dokumentacji technicznej.

3. Jaka jest różnica między stykiem pomocniczym a stykiem alarmowym?
Styk pomocniczy (taki jak 5ST3011) zmienia swój stan przy każdej zmianie pozycji dźwigni wyłącznika (zał/wył), natomiast styk alarmowy reaguje tylko na wyzwolenie wyłącznika przez zwarcie lub przeciążenie.
