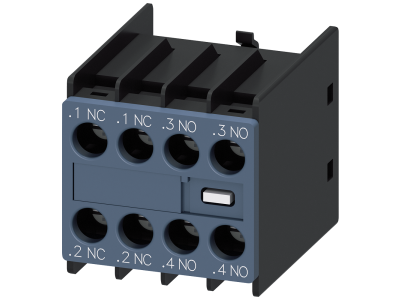

Blok styków pomocniczych 2NO i 2NC Montaż czołowy do styczników wlk. S00 do S3 Zaciski śrubowe | 3RH2911-1HA22 Siemens

Opis i Kluczowe Cechy

Blok styków pomocniczych Siemens o numerze katalogowym 3RH2911-1HA22 to zaawansowany komponent modułowy zaprojektowany do rozszerzenia funkcjonalności styczników mocy z serii SIRIUS. Urządzenie oferuje konfigurację styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), co pozwala na realizację złożonych algorytmów sterowania oraz precyzyjne monitorowanie stanu pracy urządzeń wykonawczych. Dzięki zastosowaniu zacisków śrubowych, instalatorzy otrzymują gwarancję trwałego i pewnego połączenia elektrycznego, odpornego na wstrząsy i wibracje występujące w środowisku przemysłowym.

• Konfiguracja styków: 2NO + 2NC zapewnia wszechstronność w projektowaniu obwodów sygnalizacyjnych i blokad.
• Montaż czołowy: Pozwala na oszczędność miejsca na szynie DIN poprzez montaż bezpośrednio na froncie stycznika.
• Kompatybilność: Dedykowany do styczników w rozmiarach od S00 do S3 (seria 3RT2 oraz 3RH21).
• Trwałość mechaniczna: Wysoka jakość materiałów Siemens gwarantuje długą żywotność nawet przy częstych cyklach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go bezpiecznym wyborem dla globalnych projektów inżynieryjnych. Blok styków spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznej pracy w obwodach sterowniczych. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co jest niezbędne przy eksporcie maszyn na rynki pozaeuropejskie. Stopień ochrony zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Blok styków 3RH2911-1HA22 znajduje szerokie zastosowanie w automatyce przemysłowej oraz systemach rozdziału energii. Jest idealnym rozwiązaniem do:

• Sterowania silnikami: Realizacja układów nawrotnych, gwiazda-trójkąt oraz systemów kaskadowych w trudnych warunkach serwisowych.
• Infrastruktury budynkowej: Zarządzanie oświetleniem, systemami HVAC oraz pompami o obciążeniach indukcyjnych i rezystancyjnych.
• Sygnalizacji stanów: Przekazywanie informacji o zadziałaniu stycznika do sterowników PLC lub paneli operatorskich HMI.
• Układów bezpieczeństwa: Tworzenie sprzętowych blokad elektrycznych zapobiegających jednoczesnemu załączeniu sprzecznych sekcji zasilania.

Wskazówki Montażowe

Instalacja bloku styków jest szybka i intuicyjna dzięki systemowi zatrzaskowemu. Przed montażem należy upewnić się, że zasilanie obwodu głównego jest odłączone. Blok należy nasunąć na prowadnice czołowe stycznika 3RT2 lub 3RH21 aż do wyraźnego kliknięcia mechanizmu blokującego. Podczas podłączania przewodów do zacisków śrubowych, zaleca się stosowanie odpowiedniego momentu dokręcania (zgodnie z dokumentacją techniczną), aby uniknąć przegrzewania się styków. Urządzenie nie wymaga dodatkowych narzędzi do mechanicznego osadzenia na styczniku.

FAQ

1. Czy ten blok styków pasuje do starszych styczników serii 3RT1?
Nie, model 3RH2911-1HA22 jest dedykowany do nowszej generacji SIRIUS Innovation (3RT2 oraz 3RH21). Dla serii 3RT1 należy dobrać odpowiednie akcesoria z grupy 3RH19.

2. Czy styki NO i NC są od siebie odizolowane galwanicznie?
Tak, styki w bloku są odizolowane, co pozwala na pracę w różnych obwodach sterowniczych o różnych potencjałach, zgodnie z parametrami napięcia izolacji określonymi przez producenta.

3. Czy montaż bloku styków zwiększa głębokość zabudowy stycznika?
Tak, montaż czołowy zwiększa wymiar głębokości urządzenia. Należy to uwzględnić przy projektowaniu płyt montażowych w płytkich szafach sterowniczych.
