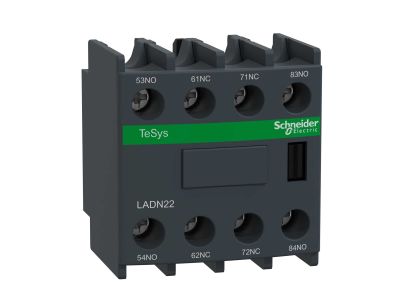

Blok styków pomocniczych 2NO+2NC zaciski srubowe, Tesys | LADN22 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych LADN22 z serii TeSys to zaawansowany komponent elektroinstalacyjny zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie zostało wyposażone w cztery styki pomocnicze: dwa styki zwierne (2NO - Normally Open) oraz dwa styki rozwierne (2NC - Normally Closed). Taka konfiguracja pozwala na kompleksowe monitorowanie stanu pracy stycznika oraz realizację zaawansowanych układów blokad i sygnalizacji w systemach automatyki przemysłowej.

• Zaciski śrubowe: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań, co jest kluczowe w środowisku maszynowym.
• Wysoka trwałość mechaniczna: Konstrukcja bloku styków została zoptymalizowana pod kątem intensywnej eksploatacji, co przekłada się na długi cykl życia produktu nawet przy częstym przełączaniu.
• Uniwersalność: Produkt jest kompatybilny z szeroką gamą styczników serii TeSys Deca (dawniej TeSys D), co ułatwia standaryzację części zamiennych w zakładzie.
• Kompaktowa budowa: Montaż czołowy na styczniku nie zajmuje dodatkowego miejsca na szynie DIN, co pozwala na optymalne wykorzystanie przestrzeni w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co potwierdza jego przydatność do zastosowań profesjonalnych. Blok styków LADN22 jest zgodny z normą IEC/EN 60947-5-1, która określa parametry aparatury sterowniczej i elementów przełączających. Posiada również certyfikację UL oraz CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony zacisków zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem, zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Bloki styków pomocniczych TeSys znajdują szerokie zastosowanie w wielu sektorach gospodarki:

• Przemysł ciężki: Sterowanie silnikami pracującymi w trudnych warunkach serwisowych, gdzie wymagana jest wysoka odporność na przeciążenia.
• Infrastruktura: Systemy sterowania oświetleniem, wentylacją oraz przepompowniami, gdzie niezawodność styków decyduje o ciągłości procesów.
• Budownictwo komercyjne: Zarządzanie obciążeniami rezystancyjnymi, indukcyjnymi i pojemnościowymi w rozdzielnicach głównych i obiektowych.
• Automatyka maszynowa: Realizacja logicznych powiązań w układach sterowania, takich jak potwierdzenie załączenia napędu czy sygnalizacja awarii.

Wskazówki Montażowe

Instalacja bloku LADN22 jest szybka i intuicyjna dzięki systemowi zatrzaskowemu. Aby zapewnić poprawną pracę urządzenia, należy przestrzegać poniższych zaleceń:

• Montaż czołowy: Blok należy nasunąć na przednią część stycznika aż do momentu usłyszenia charakterystycznego kliknięcia, co sygnalizuje poprawne zablokowanie mechanizmu.
• Moment dokręcania: Podczas podłączania przewodów należy użyć odpowiedniego momentu dokręcania śrub (zgodnie z dokumentacją techniczną), aby uniknąć uszkodzenia zacisków lub przegrzewania się styków.
• Dobór przewodów: Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądów sterowniczych, co zapewnia stabilne przesyłanie sygnałów.
• Weryfikacja: Po montażu należy sprawdzić poprawność działania styków poprzez ręczne wymuszenie ruchu zwory stycznika (przy odłączonym napięciu zasilania).

FAQ

1. Czy blok styków LADN22 można zamontować na dowolnym styczniku?
Blok jest dedykowany do współpracy ze stycznikami serii TeSys Deca (D) oraz TeSys F od Schneider Electric. Przed montażem należy sprawdzić kompatybilność z konkretnym modelem stycznika.

2. Jaka jest różnica między stykami NO a NC?
Styk NO (Normally Open) jest otwarty w stanie spoczynku i zamyka się po zadziałaniu stycznika. Styk NC (Normally Closed) jest zamknięty w stanie spoczynku i otwiera się po aktywacji urządzenia.

3. Czy urządzenie wymaga specjalistycznej konserwacji?
Bloki styków TeSys są bezobsługowe, jednak w ramach okresowych przeglądów szaf sterowniczych zaleca się kontrolę dokręcenia zacisków śrubowych oraz sprawdzenie czystości powierzchni stykowych.
