Blok styków pomocniczych 2NO+2NC, montowany z przodu wlk. S00 i S0, zaciski sprężynowe | 3RH2911-2FA22 Siemens

Opis i Kluczowe Cechy

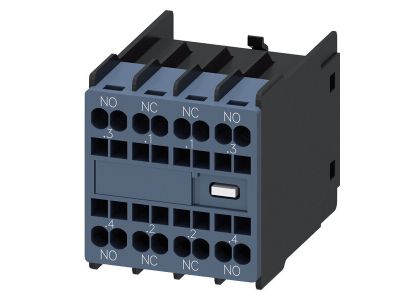

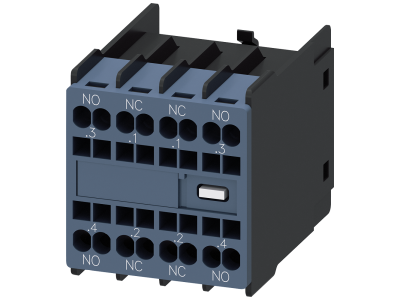

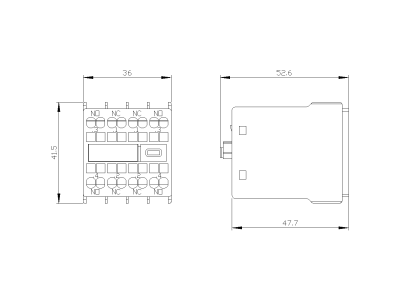

Blok styków pomocniczych Siemens o numerze katalogowym 3RH2911-2FA22 to zaawansowany komponent modułowego systemu SIRIUS, zaprojektowany z myślą o rozbudowie możliwości sterowniczych styczników mocy 3RT2 oraz styczników pomocniczych 3RH2. Urządzenie oferuje konfigurację styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), co pozwala na realizację złożonych algorytmów logicznych w układach automatyki przemysłowej. Kluczową zaletą tego modelu jest zastosowanie nowoczesnych zacisków sprężynowych (Spring-type terminals), które gwarantują trwałe i odporne na wstrząsy połączenie elektryczne bez konieczności okresowego dociągania śrub. Dzięki kompaktowej budowie dedykowanej dla wielkości mechanicznych S00 oraz S0, moduł nie zwiększa szerokości aparatu podstawowego, co jest kluczowe przy optymalizacji miejsca w szafie sterowniczej.

• Konfiguracja styków: 2 zestyki zwierne (NO) oraz 2 zestyki rozwierne (NC).
• Technologia przyłączeniowa: Zaciski sprężynowe zapewniające szybki montaż i wysoką odporność na wibracje.
• Kompatybilność: Pełna integracja z rodziną SIRIUS, wielkości S00 i S0.
• Montaż: Czołowy (z przodu), zatrzaskowy, niewymagający użycia specjalistycznych narzędzi.

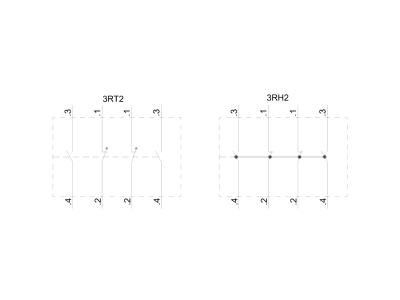

• Bezpieczeństwo: Funkcja styków lustrzanych (Mirror Contacts) przy współpracy ze stycznikami 3RT oraz wymuszone przełączanie w przypadku styczników 3RH.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Blok styków 3RH2911-2FA22 spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznego przełączania obwodów pomocniczych i sterowniczych. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki globalne. Konstrukcja zapewnia stopień ochrony IP20, chroniąc użytkownika przed bezpośrednim kontaktem z częściami pod napięciem.

Zastosowanie

Blok styków pomocniczych znajduje szerokie zastosowanie w systemach sterowania napędami, liniach produkcyjnych oraz rozdzielnicach niskiego napięcia. Jest niezastąpiony w sytuacjach, gdzie wymagane jest powielenie sygnału o stanie pracy stycznika, realizacja blokad elektrycznych między aparatami lub przesyłanie informacji zwrotnej do sterowników PLC. Dzięki wysokiej niezawodności styków, moduł doskonale sprawdza się w aplikacjach bezpieczeństwa oraz w trudnych warunkach przemysłowych, gdzie występują drgania mechaniczne, które mogłyby poluzować tradycyjne zaciski śrubowe.

Wskazówki Montażowe

Instalacja bloku styków 3RH2911-2FA22 jest intuicyjna i przebiega w kilku krokach:

• Przygotowanie: Przed montażem należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone.
• Montaż mechaniczny: Moduł należy przyłożyć do przedniej części stycznika (S00 lub S0) i docisnąć, aż do usłyszenia charakterystycznego kliknięcia mechanizmu zatrzaskowego.
• Okablowanie: Przewody należy odizolować na odpowiednią długość i wprowadzić bezpośrednio do zacisków sprężynowych. W przypadku przewodów giętkich zaleca się stosowanie tulejek kablowych, choć zaciski sprężynowe akceptują również druty bez tulejek.
• Demontaż: W celu zdjęcia bloku należy zwolnić dźwignię blokującą znajdującą się w centralnej części modułu.

FAQ

1. Czy ten blok styków pasuje do starszej serii styczników 3RT1?
Nie, model 3RH2911-2FA22 jest dedykowany do nowszej generacji aparatury SIRIUS Innovation (3RT2 oraz 3RH2). Do serii 3RT1 należy stosować akcesoria z serii 3RH19.

2. Czy zaciski sprężynowe wymagają specjalnych narzędzi?
Do otwarcia zacisku sprężynowego wystarczy standardowy wkrętak płaski o szerokości 3,5 mm, który pozwala na wprowadzenie przewodu. Po wyjęciu wkrętaka sprężyna automatycznie dociska przewód z optymalną siłą.

3. Co oznacza funkcja styków lustrzanych w tym module?
Funkcja styków lustrzanych (Mirror Contacts) gwarantuje, że styk pomocniczy NC nie zamknie się, dopóki którykolwiek ze styków głównych stycznika mocy pozostaje zamknięty. Jest to kluczowe dla systemów monitorowania bezpieczeństwa (np. w obwodach E-STOP).
