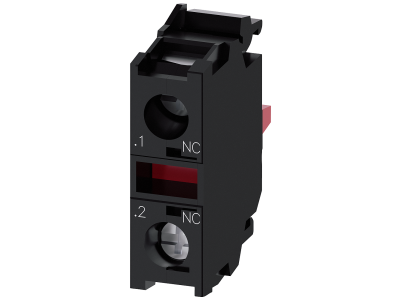

Blok styków pomocniczych 22mm, 1NC, do montażu tablicowego, zaciski śrubowe, SIRIUS ACT | 3SU1400-1AA10-1MA0 Siemens

Alternatywny kod produktu: 3SU14001AA101MA0

Opis i Kluczowe Cechy

Blok styków pomocniczych z rodziny SIRIUS ACT o symbolu 3SU1400-1AA10-1MA0 przeznaczony do montażu tablicowego w otworze 22 mm. Wyposażony w jeden styk normalnie zamknięty (1NC) oraz zaciski śrubowe, co zapewnia pewne i trwałe połączenie przewodów. Kompaktowa konstrukcja ułatwia integrację w rozdzielnicach, pulpitach sterowniczych i szafach automatyki.

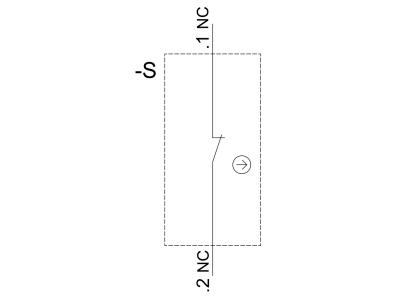

• Styk 1NC (normalnie zamknięty): W stanie spoczynku utrzymuje zamknięcie obwodu – idealny do realizacji funkcji bezpieczeństwa, sygnalizacji awarii lub sterowania przekaźnikami i stycznikami.
• Montaż tablicowy w otworze 22 mm: Standardowy wymiar umożliwia szybkie i uniwersalne instalowanie w panelach sterowniczych oraz obudowach.
• Zaciski śrubowe: Gwarantują stabilne i pewne połączenie elektryczne, odporne na wibracje i zmienne obciążenia.
• Kompatybilność z serią SIRIUS ACT: Możliwość łączenia z przyciskami, przełącznikami i modułami komunikacyjnymi w ramach jednego systemu – oszczędność miejsca i czasu montażu.
• Wytrzymałość mechaniczna: Konstrukcja dostosowana do pracy w warunkach przemysłowych – duża liczba cykli łączeń bez utraty parametrów.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Blok styków pomocniczych 1NC znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów sterowniczych i sygnalizacyjnych. Sprawdza się w układach automatyki, sterowania maszynami oraz w instalacjach rozdzielczych.

• Sterowanie odbiornikami w szafach sterowniczych i rozdzielnicach
• Impulsy do styczników, przekaźników lub wejść PLC w układach sekwencyjnych
• Sygnalizacja stanów awaryjnych (np. otwarcie drzwi, przekroczenie temperatury)
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Blok mocuje się w otworze panelu (średnica 22 mm) – brak konieczności stosowania dodatkowych narzędzi dzięki zintegrowanemu zabezpieczeniu przed obrotem. Zaciski śrubowe dokręcać zgodnie z wartością momentu podaną w dokumentacji producenta. Przekrój przewodów należy dobrać do prądu obciążenia oraz wymagań norm instalacyjnych.

FAQ

• Czy blok styków ma podświetlenie LED? Nie – jest to czysty styk pomocniczy 1NC bez elementów świecących. Do sygnalizacji wizualnej można zastosować oddzielne moduły lamp sygnalizacyjnych z rodziny SIRIUS ACT.
• Jaki stopień ochrony IP ma ten produkt? Sam blok styków nie posiada określonego stopnia IP – jego ochrona zależy od obudowy lub panelu, w którym jest zamontowany. W typowych zastosowaniach przemysłowych montaż w szafie z IP54 lub wyższym zapewnia odporność na kurz i wilgoć.
• Do czego służy styk normalnie zamknięty (NC)? Styk NC utrzymuje zamknięcie obwodu w stanie spoczynku – rozłącza go dopiero po zadziałaniu (np. naciśnięciu przycisku). Stosuje się go w obwodach bezpieczeństwa, sygnalizacji awarii oraz do przełączania źródeł sygnału.
