Blok łączników pomocniczych 1NO+1NC, EN50012, 10 mm, wielk. S3-S12 do styczników silnikowych, 2pol. | 3RH1921-2JA11 Siemens

Alternatywny kod produktu: 3RH19212JA11

Opis i Kluczowe Cechy

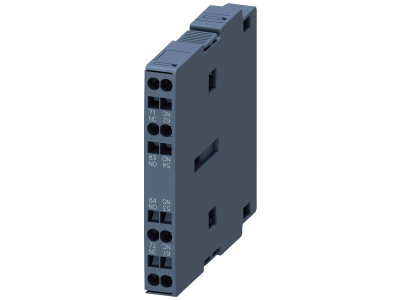

Blok łączników pomocniczych o symbolu 3RH1921-2JA11 to moduł styków 1NO+1NC w standardzie EN50012, o szerokości zaledwie 10 mm, przeznaczony do montażu bocznego na stycznikach silnikowych wielkości S3–S12. Kompaktowa budowa oszczędza miejsce w szafie sterowniczej, a zatrzaskowy montaż bez użycia narzędzi przyspiesza instalację.

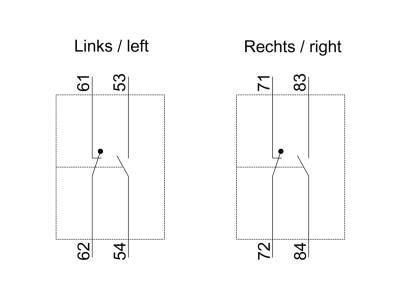

• Konfiguracja styków 1NO+1NC: umożliwia jednoczesną sygnalizację stanu (stykiem NO) i realizację funkcji bezpieczeństwa (stykiem NC) w jednym module.
• Szerokość 10 mm (EN50012): minimalne zapotrzebowanie na miejsce na szynie DIN lub wewnątrz stycznika – idealne do gęsto upakowanych rozdzielnic.
• Dedykowany do styczników S3–S12: uniwersalne dopasowanie do popularnych serii styczników silnikowych, bez konieczności stosowania adapterów.
• Montaż boczny (prawy/lewy): szybkie zatrzaskiwanie bez narzędzi – skraca czas montażu i eliminuje ryzyko błędnego podłączenia.
• Zgodność z normą EN 50012: gwarancja interoperacyjności z aparaturą modułową w standardzie przemysłowym.

Zgodność z Normami

Blok łączników pomocniczych 3RH1921-2JA11 został zaprojektowany zgodnie z normą EN 50012, która określa wymiary i układy styków pomocniczych do styczników. Posiada oznaczenie CE, potwierdzające spełnienie wymogów obowiązujących dyrektyw europejskich.

Zastosowanie

Blok styków pomocniczych znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne odzwierciedlenie stanu stycznika lub przekazanie sygnału do układów sterowania.

• Sterowanie silnikami elektrycznymi w przemyśle, infrastrukturze i budownictwie – zarówno w normalnych, jak i trudnych warunkach serwisowych.
• Przekazywanie impulsów do styczników, przekaźników lub PLC – do monitorowania załączeń i wyłączeń.
• Sygnalizacja stanu pracy maszyn i urządzeń – np. wyświetlenie statusu „praca” lub „awaria” na panelu operatorskim.
• Realizacja układów bezpieczeństwa – styk NC umożliwia szybkie odcięcie zasilania w obwodach sterowniczych.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w obwodzie. Blok przeznaczony jest do montażu bocznego na styczniku wielkości S3–S12 – należy wsunąć go w prowadnicę i zatrzasnąć do oporu (z prawej lub lewej strony stycznika). Nie wymaga narzędzi. Przekrój przewodów dobrać do obciążenia obwodu sterowniczego zgodnie z dokumentacją techniczną. Moment dokręcania śrub zaciskowych (jeśli występują) – według zaleceń producenta stycznika.

FAQ

• Czy blok łączników pomocniczych posiada podświetlenie? Nie. Blok styków pomocniczych 3RH1921-2JA11 jest pozbawiony elementów podświetlających – służy wyłącznie do elektrycznego łączenia obwodów sterowniczych.
• Jaki stopień ochrony ma ten moduł? Blok nie posiada własnego stopnia ochrony – przeznaczony jest do montażu wewnątrz szafy sterowniczej lub obudowy stycznika, która zapewnia wymagane IP.
• Czy styki pracują w trybie NO (normalnie otwarty) i NC (normalnie zamknięty)? Tak. Styk oznaczony jako 1NO (normalnie otwarty) jest zwierny przy załączonym styczniku, a styk 1NC (normalnie zamknięty) jest rozwierny. Pozwala to na realizację zarówno sygnalizacji, jak i obwodów bezpieczeństwa.
