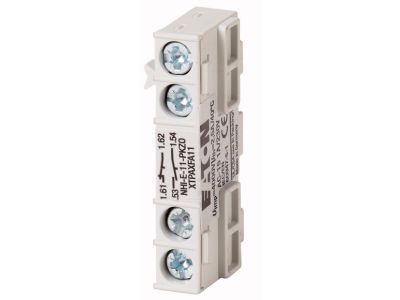

Blok styków pomocniczych 1Z1R NHI-E-11-PKZ0 PKZ | 082882 Eaton

Opis i Kluczowe Cechy

Blok styków pomocniczych NHI-E-11-PKZ0 o numerze katalogowym 082882 to zaawansowany komponent osprzętu elektroinstalacyjnego renomowanej marki EATON, zaprojektowany z myślą o rozszerzeniu funkcjonalności wyłączników silnikowych z serii PKZ(M)0. Urządzenie charakteryzuje się konfiguracją styków 1Z1R, co oznacza obecność jednego styku zwiernego (NO - Normally Open) oraz jednego styku rozwiernego (NC - Normally Closed). Taka kombinacja pozwala na jednoczesne przesyłanie sygnału o pracy urządzenia oraz informowanie o jego stanie spoczynku lub awarii do układów sterowania i wizualizacji.

• Montaż czołowy: Specjalna konstrukcja typu NHI-E umożliwia montaż bezpośrednio na przedniej płycie wyłącznika silnikowego, co pozwala na znaczną oszczędność miejsca na szynie DIN wewnątrz rozdzielnicy.
• Zaciski śrubowe: Wyposażenie w solidne zaciski ze śrubą gwarantuje trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań występujących w środowisku przemysłowym.
• Precyzja działania: Mechanizm styków jest ściśle zsynchronizowany z głównym torem prądowym wyłącznika PKZ, co zapewnia błyskawiczną odpowiedź układu pomocniczego na zmianę stanu aparatu głównego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego przydatność do pracy w obwodach sterowniczych i pomocniczych. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co gwarantuje bezpieczeństwo użytkowania oraz dbałość o standardy ekologiczne poprzez ograniczenie substancji szkodliwych w procesie produkcji.

Zastosowanie

Blok styków pomocniczych NHI-E-11-PKZ0 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej oraz elektroenergetyce. Jest niezbędnym elementem w układach, gdzie wymagane jest:

• Sygnalizacja stanu pracy: Przekazywanie informacji do sterowników PLC o załączeniu lub wyłączeniu napędu silnikowego.
• Układy blokad: Realizacja elektrycznych blokad wzajemnych między stycznikami w układach nawrotnych lub gwiazda-trójkąt.
• Systemy alarmowe: Aktywacja kontrolek sygnalizacyjnych lub syren alarmowych w przypadku zadziałania wyzwalacza przeciążeniowego lub zwarciowego w wyłączniku PKZ.
• Integracja z systemami BMS: Monitorowanie stanu zabezpieczeń silnikowych w inteligentnych budynkach i instalacjach HVAC.

Wskazówki Montażowe

Instalacja bloku styków NHI-E-11-PKZ0 jest intuicyjna, jednak wymaga zachowania standardowych procedur bezpieczeństwa. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilające zostało odłączone. Blok należy wpiąć w dedykowane gniazdo na czole wyłącznika PKZM0 aż do momentu wyraźnego zatrzaśnięcia. Podczas podłączania przewodów do zacisków śrubowych, zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić optymalny styk elektryczny bez ryzyka uszkodzenia gwintu. Przekrój przewodów powinien być dobrany zgodnie z dokumentacją techniczną wyłącznika głównego, zazwyczaj mieszcząc się w zakresie od 0,75 mm² do 2,5 mm² dla przewodów typu linka lub drut.

FAQ

• Czy styk NHI-E-11-PKZ0 pasuje do wszystkich wyłączników EATON? Produkt jest dedykowany konkretnie do serii PKZ(M)0 oraz PKZM4. Przed montażem należy zweryfikować kompatybilność z posiadanym modelem wyłącznika ochronnego.
• Czy montaż styków pomocniczych zwiększa szerokość wyłącznika na szynie DIN? Nie, wersja NHI-E jest montowana od przodu (czołowo), więc szerokość modułowa aparatu na szynie pozostaje bez zmian.
• Jaka jest różnica między stykiem NHI-E a NHI-B? Styki NHI-E montowane są czołowo, natomiast seria NHI-B montowana jest z boku wyłącznika, co zwiększa jego szerokość fizyczną w rozdzielnicy.
