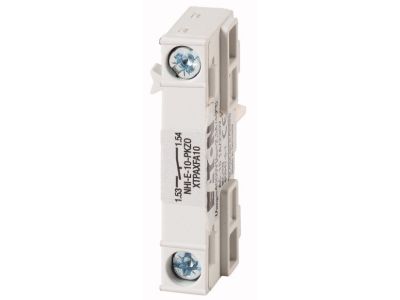

Blok styków pomocniczych 1Z0R NHI-E-10-PKZ0 PKZ | 082884 Eaton

Opis i Kluczowe Cechy

Blok styków pomocniczych EATON o numerze katalogowym 82884, model NHI-E-10-PKZ0, to wysokiej klasy komponent automatyki przemysłowej zaprojektowany do współpracy z wyłącznikami silnikowymi serii PKZ0 oraz PKZM0. Urządzenie zostało wyposażone w jeden styk zwierny (1Z), który umożliwia precyzyjne monitorowanie stanu pracy wyłącznika ochronnego. Dzięki zastosowaniu sprawdzonych zacisków śrubowych, instalatorzy otrzymują gwarancję trwałego i pewnego połączenia elektrycznego, odpornego na drgania występujące w środowisku przemysłowym.

• Konfiguracja styków: 1 styk zwierny (NO - Normally Open) zapewniający natychmiastową informację o załączeniu obwodu głównego.
• Kompatybilność: Dedykowany do aparatury modułowej EATON w rozmiarze PKZ(M)0, co zapewnia idealne dopasowanie mechaniczne.
• System zacisków: Solidne zaciski ze śrubą umożliwiające podłączenie przewodów o zróżnicowanych przekrojach, co przekłada się na uniwersalność montażu.
• Kompaktowa budowa: Konstrukcja NHI-E pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności sygnalizacyjnej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych. Blok styków spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i elementów przełączających. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych i dopuszczenie do obrotu na wymagających rynkach Unii Europejskiej.

Zastosowanie

Blok styków pomocniczych NHI-E-10-PKZ0 znajduje szerokie zastosowanie w układach sterowania i sygnalizacji. Jest niezbędnym elementem w systemach, gdzie wymagane jest zdalne potwierdzenie statusu wyłącznika silnikowego. Główne obszary wykorzystania to:

• Układy automatyki: Przekazywanie sygnału o zadziałaniu zabezpieczenia do sterowników PLC.
• Sygnalizacja wizualna: Zasilanie lampek kontrolnych informujących o stanie pracy napędu.
• Blokady bezpieczeństwa: Tworzenie logicznych powiązań między różnymi sekcjami zasilania w szafach sterowniczych.
• Przemysł maszynowy: Integracja z systemami monitorowania pracy silników elektrycznych.

Wskazówki Montażowe

Montaż bloku styków NHI-E-10-PKZ0 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Należy pamiętać o następujących krokach:

• Miejsce montażu: Blok montowany jest czołowo na wyłączniku silnikowym, co pozwala na szybką rozbudowę systemu bez konieczności demontażu aparatu z szyny DIN.
• Moment dokręcania: Aby zapewnić optymalny styk i uniknąć przegrzewania się zacisków, należy stosować zalecany przez producenta moment dokręcania śrub.
• Bezpieczeństwo: Wszelkie prace instalacyjne powinny być prowadzone przy odłączonym napięciu zasilania w obwodzie głównym i pomocniczym.
• Weryfikacja: Po montażu zaleca się sprawdzenie ciągłości obwodu pomocniczego przy ręcznym przełączeniu wyłącznika PKZ.

FAQ

1. Czy styk NHI-E-10-PKZ0 można zamontować na wyłączniku PKZM4?
Nie, ten konkretny model jest dedykowany do serii PKZ0 oraz PKZM0. Dla większych jednostek należy dobrać odpowiednie akcesoria dedykowane do danego gabarytu.

2. Jaka jest różnica między stykiem NHI a AGM?
Styki typu NHI to standardowe styki pomocnicze przełączające się wraz ze stykami głównymi. Styki typu AGM to styki sygnalizacji wyzwolenia, które reagują tylko w przypadku zadziałania wyzwalacza (np. przeciążenia lub zwarcia).

3. Czy zaciski śrubowe wymagają stosowania tulejek zaciskowych?
Choć zaciski śrubowe akceptują drut, dla zapewnienia najwyższej jakości połączenia w warunkach przemysłowych zaleca się stosowanie tulejek izolowanych na przewodach typu linka.
