Blok łączników pomocniczych 1NO, tor prąd.: 1NC do styczników pomocniczych i silnikowych, S00 i S0 | 3RH2911-1HA10 Siemens

Alternatywny kod produktu: 3RH29111HA10

Opis i Kluczowe Cechy

Blok łączników pomocniczych Siemens 3RH2911-1HA10 to moduł wyposażony w jeden zestyk normalnie otwarty (1NO) oraz jeden zestyk normalnie zamknięty (1NC), przeznaczony do współpracy ze stycznikami pomocniczymi i silnikowymi w rozmiarach S00 oraz S0. Dzięki kompaktowej budowie umożliwia łatwe rozszerzenie funkcji sterujących w układach sterowania maszyn i instalacji przemysłowych.

• Zestyki 1NO + 1NC: Umożliwiają zarówno załączanie, jak i rozłączanie obwodów pomocniczych, co daje elastyczność w projektowaniu układów sygnalizacji i blokad.
• Kompatybilność ze stycznikami 3RT2.1, 3RT2.2 i 3RH21: Gwarantuje bezproblemowy montaż i pewne połączenie mechaniczne bez konieczności stosowania dodatkowych adapterów.
• Przeznaczenie do obciążeń rezystancyjnych, indukcyjnych i pojemnościowych: Sprawdza się w różnorodnych aplikacjach – od sterowania silnikami po obwody sygnalizacyjne.
• Szybka i prosta instalacja: Konstrukcja bloku pozwala na intuicyjne mocowanie na styczniku, co skraca czas montażu i minimalizuje ryzyko błędów.
• Kompatybilność z rozmiarami S00 i S0: Umożliwia stosowanie zarówno w mniejszych, jak i nieco większych stycznikach, zwiększając uniwersalność produktu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury sterowniczej i łączeniowej. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami UE. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją producenta oraz przepisami bezpieczeństwa.

Zastosowanie

Blok łączników pomocniczych Siemens 3RH2911-1HA10 znajduje zastosowanie w układach sterowania maszyn, infrastrukturze przemysłowej oraz w budownictwie. Dzięki zestykom NO i NC może realizować funkcje sygnalizacji, blokad i przełączania obwodów pomocniczych.

• Sterowanie obwodami pomocniczymi styczników i przekaźników: Zapewnia sygnalizację stanu załączenia lub rozłączenia głównego urządzenia.
• Realizacja blokad wzajemnych w układach rozruchu silników: Zapobiega jednoczesnemu załączeniu dwóch styczników, np. w układzie gwiazda-trójkąt.
• Sygnalizacja położenia wyłączników i styczników w szafach sterowniczych: Umożliwia przekazanie informacji o stanie do sterownika PLC lub panelu operatorskiego.
• Zastosowanie w automatyce budynkowej: Sterowanie oświetleniem, klimatyzacją czy bramami w obiektach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (minimum SEP E do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od stycznika i całego układu. Blok montuje się bezpośrednio na styczniku (zgodnie z dokumentacją producenta dla modeli 3RT2.1, 3RT2.2 lub 3RH21). Do podłączenia przewodów należy stosować moment dokręcania oraz przekrój żył określone w karcie katalogowej produktu. Nie przekraczać dopuszczalnych wartości prądów i napięć znamionowych.

FAQ

• Czy blok posiada podświetlenie LED? Nie, blok łączników pomocniczych 3RH2911-1HA10 nie jest wyposażony w podświetlenie. Służy wyłącznie do przełączania obwodów pomocniczych za pomocą zestyków mechanicznych NO i NC.
• Jaki stopień ochrony posiada to urządzenie? Producent nie podaje konkretnego stopnia ochrony IP dla tego bloku. W typowych warunkach pracy w szafie sterowniczej (sucha, czysta przestrzeń) nie występują szczególne zagrożenia. Zaleca się montaż w obudowach o min. IP20 lub wyższym, jeśli wymaga tego środowisko.

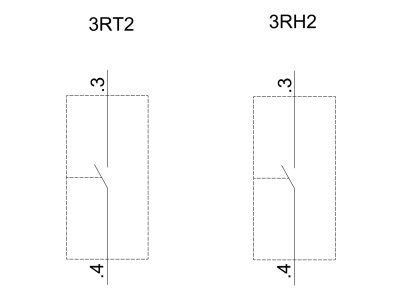

• Jak sprawdzić, czy styk jest normalnie otwarty, czy normalnie zamknięty? Na obudowie bloku nadrukowane są oznaczenia: NO (normalnie otwarty) oraz NC (normalnie zamknięty). Schemat połączeń znajduje się także w dokumentacji technicznej dostarczonej z produktem. Przed włączeniem pod napięcie należy potwierdzić stan łączeniowy za pomocą miernika.
