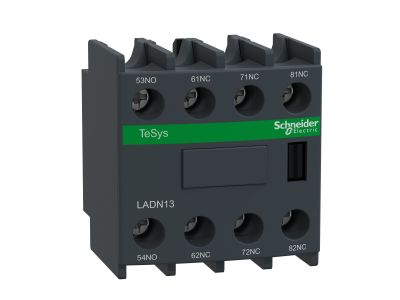

Blok styków pomocniczych 1NO+3NC zaciski śrubowe, TeSys K, D | LADN13 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pomocniczych LADN13 z serii TeSys K oraz TeSys D to zaawansowany komponent elektroinstalacyjny zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie zostało wyposażone w cztery styki pomocnicze w konfiguracji 1NO (jeden styk zwierny) oraz 3NC (trzy styki rozwierne), co pozwala na elastyczne projektowanie układów sterowania i sygnalizacji. Dzięki zastosowaniu zacisków śrubowych, instalatorzy otrzymują gwarancję trwałego i pewnego połączenia elektrycznego, które jest odporne na wstrząsy i wibracje występujące w środowisku przemysłowym.

• Konfiguracja styków: 1NO + 3NC umożliwia jednoczesne załączanie jednego obwodu pomocniczego i rozłączanie trzech pozostałych w momencie zadziałania stycznika głównego.
• Uniwersalność: Pełna kompatybilność z serią styczników TeSys Deca (dawniej TeSys D) oraz TeSys K.
• Trwałość mechaniczna: Wysoka jakość materiałów zapewnia długą żywotność nawet przy częstych cyklach łączeniowych.
• Bezpieczeństwo: Zaciski śrubowe minimalizują ryzyko poluzowania się przewodów, co zapobiega powstawaniu łuku elektrycznego i przegrzewaniu się styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Blok styków LADN13 spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE oraz UL/CSA, co gwarantuje bezpieczeństwo użytkowania w instalacjach na całym świecie. Stopień ochrony zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim, co jest kluczowe podczas prac serwisowych.

Zastosowanie

Blok styków pomocniczych LADN13 znajduje szerokie zastosowanie w sektorze przemysłowym, infrastrukturze oraz budownictwie komercyjnym. Jest dedykowany do sterowania wszystkimi rodzajami silników elektrycznych, pracujących zarówno w normalnych, jak i ekstremalnie trudnych warunkach serwisowych. Urządzenie doskonale radzi sobie z obwodami o charakterystyce:

• Rezystancyjnej: Idealne do sterowania układami grzewczymi i oświetleniowymi.
• Indukcyjnej: Skuteczne zarządzanie pracą cewek, transformatorów oraz silników klatkowych.
• Pojemnościowej: Stabilna praca w układach z bateriami kondensatorów.

Wskazówki Montażowe

Montaż bloku styków LADN13 jest szybki i intuicyjny dzięki systemowi zatrzaskowemu, który pozwala na beznarzędziowe osadzenie modułu na przedniej części stycznika głównego. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny bez ryzyka uszkodzenia gwintu. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądów sterowniczych, co gwarantuje stabilność sygnałów w pętli sprzężenia zwrotnego. Przed uruchomieniem należy zweryfikować poprawność osadzenia bloku, aby uniknąć błędów w mechanicznym sprzężeniu ze stycznikiem.

FAQ

• Czy blok LADN13 pasuje do wszystkich styczników Schneider Electric? Blok jest kompatybilny z seriami TeSys D oraz TeSys K. Przed montażem należy sprawdzić specyfikację konkretnego modelu stycznika.
• Jaka jest główna korzyść z posiadania trzech styków NC? Pozwala to na rozbudowaną sygnalizację stanu wyłączenia urządzenia lub realizację skomplikowanych blokad elektrycznych w układach nawrotnych i gwiazda-trójkąt.
• Czy montaż wymaga specjalistycznych narzędzi? Sam montaż na styczniku odbywa się na zatrzask, natomiast do podłączenia przewodów wymagany jest standardowy wkrętak płaski lub krzyżakowy.
