Blok łączników pomocniczych 1NO+2NC tory prądowe:1NC, 1NO do styczników pomocniczych/silnik. S00/S0 | 3RH2911-1HA12 Siemens

Alternatywny kod produktu: 3RH29111HA12

Opis i Kluczowe Cechy

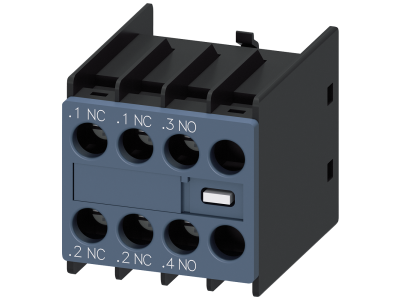

Blok łączników pomocniczych Siemens 3RH2911-1HA12 to moduł wyposażony w trzy tory stykowe w konfiguracji 1NO+2NC, przeznaczony do współpracy ze stycznikami serii 3RT2.1, 3RT2.2 oraz 3RH21. Produkt umożliwia rozbudowę układów sterowania o dodatkowe obwody sygnalizacyjne i zabezpieczające, co przekłada się na zwiększenie funkcjonalności i bezpieczeństwa instalacji. Dzięki kompaktowej budowie montaż odbywa się szybko i bez problemów na istniejących stycznikach.

• Konfiguracja styków 1NO+2NC: Umożliwia jednoczesną realizację obwodów załączających i rozłączających – idealne do sygnalizacji stanu stycznika oraz blokad w układach sterowania.
• Kompatybilność ze stycznikami 3RT2.1, 3RT2.2, 3RH21: Gwarantuje bezpośrednie, mechaniczne dopasowanie bez potrzeby stosowania dodatkowych adapterów – skraca czas instalacji.
• Szybka i prosta instalacja: Zestaw montażowy zintegrowany z obudową stycznika – redukuje nakład pracy i ryzyko błędów montażowych.
• Wielostronne zastosowanie: Przeznaczony do sterowania silnikami w normalnych i trudnych warunkach serwisowych, obsługi obciążeń rezystancyjnych, indukcyjnych i pojemnościowych.
• Zastępuje poprzedni model 3RH2911-4HA12: Pełna zamienność w istniejących instalacjach – ułatwia modernizację i serwis.

Zgodność z Normami

Produkt posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa oraz wymaganiami dla aparatury sterowniczej. Należy stosować zgodnie z wytycznymi producenta oraz obowiązującymi przepisami dla instalacji elektrycznych.

Zastosowanie

Blok łączników pomocniczych Siemens 3RH2911-1HA12 jest uniwersalnym elementem systemów sterowania znajdującym zastosowanie w przemyśle, infrastrukturze oraz budownictwie. Służy do rozszerzania obwodów sterowniczych i sygnalizacyjnych w układach napędowych i automatyce.

• Sterowanie i sygnalizacja stanu styczników w układach rozruchu silników (kompaktowe styczniki, przełączniki gwiazda-trójkąt).
• Realizacja obwodów blokad oraz zabezpieczeń w maszynach przemysłowych – styki NC umożliwiają przerwanie obwodu w przypadku awarii.
• Wykorzystanie w systemach automatyki budynkowej do monitorowania pracy wentylatorów, pomp, taśmociągów.
• Impulsowe sterowanie przekaźnikami, stycznikami pomocniczymi oraz wejściami PLC – styki NO do załączania obwodów sterujących.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Blok jest przystosowany do bezpośredniego montażu na stycznikach serii 3RT2.1, 3RT2.2 oraz 3RH21 – nie wymaga dodatkowych akcesoriów. Momenty dokręcania połączeń śrubowych oraz przekrój przewodów muszą być dobrane zgodnie z dokumentacją techniczną producenta; nieprzestrzeganie tych zaleceń grozi uszkodzeniem styków i utratą gwarancji.

FAQ

• Czy blok 3RH2911-1HA12 zastępuje model 3RH2911-4HA12? Tak, produkt jest bezpośrednim zamiennikiem dla starego modelu – zachowuje te same wymiary, sposób montażu i konfigurację styków.
• Jakie styczniki obsługuje ten blok pomocniczy? Jest dedykowany do styczników Siemens 3RT2.1 (wielkość S00) oraz 3RT2.2 i 3RH21 (wielkość S0). Nie jest przewidziany do innych serii.
• Jaka jest konfiguracja styków w tym bloku? Blok wyposażono w jeden styk normalnie otwarty (NO) i dwa styki normalnie zamknięte (NC). Daje to możliwość budowania zarówno obwodów załączających, jak i bezpieczeństwa.
