Blok styków pomocniczych 1NO 1NC zaciski skrzynkowe | LAD8N11 Schneider Electric

Opis i Kluczowe Cechy

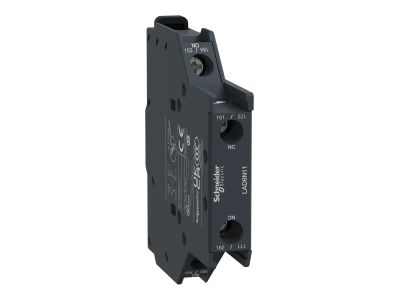

Blok styków pomocniczych LAD8N11 od renomowanego producenta Schneider Electric to wysokiej klasy komponent przeznaczony do rozbudowy funkcjonalności styczników. Urządzenie zostało wyposażone w dwa styki: jeden zwierny (1NO) oraz jeden rozwierny (1NC), co pozwala na precyzyjne monitorowanie stanu pracy urządzenia głównego oraz realizację zaawansowanych układów sterowania i sygnalizacji. Dzięki zastosowaniu zacisków skrzynkowych, montaż przewodów jest niezwykle pewny i odporny na wstrząsy, co minimalizuje ryzyko wystąpienia przerw w obwodzie. Konstrukcja bloku została zoptymalizowana pod kątem pracy w wymagających środowiskach przemysłowych, oferując wysoką trwałość mechaniczną i elektryczną.

• Konfiguracja styków: 1NO (Normalnie Otwarty) + 1NC (Normalnie Zamknięty) umożliwia wszechstronne zastosowanie w logice sterowania.
• Zaciski skrzynkowe: Gwarantują stabilne połączenie elektryczne i ułatwiają szybkie podłączenie przewodów o różnych przekrojach.
• Kompaktowa budowa: Pozwala na oszczędność miejsca w szafie sterowniczej przy jednoczesnym zachowaniu pełnej funkcjonalności.
• Wysoka kompatybilność: Produkt w pełni integruje się z osprzętem serii TeSys, co zapewnia spójność systemu elektroinstalacyjnego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych aplikacjach. Blok styków LAD8N11 spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje brak substancji szkodliwych i dopuszczenie do obrotu na wymagających rynkach globalnych. Wysoki stopień ochrony zacisków zapewnia bezpieczeństwo obsługi i chroni przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Blok styków pomocniczych LAD8N11 znajduje szerokie zastosowanie w sektorze przemysłowym, infrastrukturze oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do sterowania wszystkimi rodzajami silników elektrycznych, pracujących zarówno w normalnych, jak i trudnych warunkach serwisowych. Urządzenie doskonale radzi sobie z obsługą obwodów o charakterystyce rezystancyjnej, indukcyjnej oraz pojemnościowej. Może być wykorzystywane w układach automatyki do sygnalizacji stanu załączenia stycznika, w blokadach elektrycznych oraz w systemach bezpieczeństwa i monitoringu procesów technologicznych.

Wskazówki Montażowe

Instalacja bloku styków LAD8N11 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Montaż odbywa się poprzez zatrzaśnięcie modułu na przedniej części stycznika kompatybilnego z serii TeSys. Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego jest odłączone. Podczas podłączania przewodów do zacisków skrzynkowych zaleca się zachowanie odpowiedniego momentu dokręcania, aby zapewnić optymalny styk elektryczny i zapobiec przegrzewaniu się połączeń. Po montażu warto przeprowadzić test mechaniczny, sprawdzając poprawność osadzenia bloku na urządzeniu bazowym.

FAQ

• Czy blok LAD8N11 można zamontować na dowolnym styczniku? Produkt jest dedykowany do współpracy z konkretnymi seriami styczników Schneider Electric (głównie linia TeSys). Przed montażem należy sprawdzić kompatybilność mechaniczną z posiadanym modelem.
• Jaka jest funkcja styku 1NO i 1NC? Styk 1NO zamyka się w momencie zadziałania stycznika, natomiast styk 1NC otwiera się. Pozwala to na jednoczesne załączenie sygnalizacji pracy i odłączenie innego obwodu pomocniczego.
• Czy zaciski skrzynkowe wymagają stosowania tulejek kablowych? Choć zaciski skrzynkowe zapewniają bardzo dobry docisk, w profesjonalnych instalacjach przemysłowych zaleca się stosowanie tulejek izolowanych dla zapewnienia najwyższej jakości połączenia i ochrony żył przewodu.
